جزئیات محصول:
پرداخت:
|
| نام: | آسیاب توپ سرریز | کاربرد: | آسیاب سنگ زنی |
|---|---|---|---|
| ظرفیت تغذیه: | 625 تن در ساعت | قدرت موتور اصلی: | 5700 کیلووات |
| مواد: | مرطوب و خشک | محل منبع: | هنان، چین |
| تایپ کنید: | Φ 6.2 × 9.5 متر (F/F) | ضمانتنامه: | 12 ماه |
| برجسته: | آسیاب گلوله سرریز 625 تن در ساعت,آسیاب توپی سرریز مواد,آسیاب توپی سرریز 6.2 متر × 9.5 متر |
||

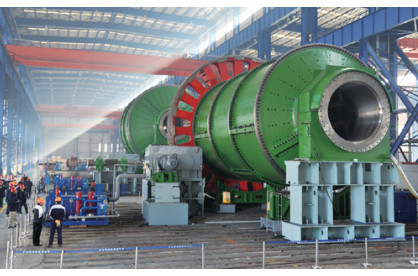

Φ 6.2 متر × 9.5 متر (F/F) آسیاب توپی سرریز و سیستم نگهدارنده با کاملاً کاربردی
1. بررسی اجمالی، شرایط اولیه
(1. بررسی اجمالی
آسیاب گلوله ای تجهیزات کلیدی برای خرد کردن مواد پس از خرد شدن است.این نوع آسیاب در بدنه استوانه خود به تعداد معینی گلوله فولادی به عنوان محیط آسیاب قرار می گیرد.
به طور گسترده ای در سیمان، محصولات سیلیکات، مصالح ساختمانی جدید، مواد نسوز، کود شیمیایی، پانسمان فلزات سیاه و غیرآهنی و سرامیک شیشه و سایر صنایع تولیدی، آسیاب خشک یا مرطوب انواع سنگ معدن و سایر مواد قابل آسیاب استفاده می شود.آسیاب گلوله ای مناسب برای سنگ زنی انواع سنگ معدن و سایر مواد است، به طور گسترده ای در فرآوری مواد معدنی، مصالح ساختمانی و صنایع شیمیایی استفاده می شود، می توان به دو روش آسیاب خشک و مرطوب تقسیم کرد.با توجه به روش های مختلف تخلیه، می توان آن را به دو نوع شبکه ای و سرریز تقسیم کرد.
(2) شرایط جغرافیایی و هواشناسی
برای نصب در فضای داخلی، ارتفاع کمتر از 1000 متر است.
(3) چرخش آسیاب
چرخش سمت راست
تفسیر چرخش: از انتهای تغذیه تا انتهای تخلیه، موتور اصلی در سمت راست است. موتور اصلی در انتهای تخلیه قرار دارد.
(4) سیستم کار
کار مداوم 330d/a، 24h/d، 3 shift /d، 8h/ شیفت.
(5) شرایط منبع تغذیه
منبع تغذیه: ولتاژ بالا سه فاز چهار سیمه 10 کیلو ولت، محدوده ولتاژ خروجی 10 کیلوولت ± 10 درصد، ولتاژ پایین سه فاز چهار سیمه 380 ولت، فرکانس 50 هرتز.
(6) شرایط تامین آب
کیفیت آب: آب در گردش خنثی و تمیز؛ دمای آب: ≤30℃؛ فشار آب: 0.3 ~ 0.4mpa.
2. لیست تجهیزات عرضه شده
| خیر | نام | مشخصات فنی | تعداد |
| 1 | آسیاب گلوله ای سرریز | φ 6.2 × 9.5 متر (F/F) | 1 |
3. محدوده عرضه (جزئیات عرضه یک دستگاه)
| خیر | نام | تعداد | ساختار اصلی | توجه داشته باشید |
| Ⅰ | هستی شناسی تجهیزات | 1 |
φ 6.2m×9.5m آسیاب گلوله سرریز |
ساخت چین |
| 1 | سیستم تغذیه | 1 | تغذیه چرخ دستی برقی خمشی لوله جعبه. | ساخت چین |
| 2 | سیستم بلبرینگ اصلی | 2 | روانکاری هیدرواستاتیک کامل، مهر و موم سه زبانه، کاشی مسی، ساختار تراز سطح دو قوس. | ساخت چین |
| 3 | قطعات چرخشی | 1 | شامل: شفت توخالی ورودی و خروجی، بوشینگ ورودی و خروجی، بشکه، آستر پوشش انتهایی، آستر بشکه و سایر لوازم مورد نیاز. | ساخت چین |
| 4 | قطعات رانندگی | 1 | شامل: چرخ دنده بزرگ، چرخ دنده پینیون، محفظه دنده و سایر لوازم مورد نیاز. | ساخت چین |
| 5 | غربال تخلیه | 1 | از جمله صفحه نمایش سیلندر و پوشش صفحه نمایش. | ساخت چین |
| 6 | واحد پایه | 1 | شامل: صفحه پایه دستگاه و انکر بولت. | ساخت چین |
| 7 | لوله روغن روان کننده | 1 | لوله فولادی ضد زنگ. | ساخت چین |
| 8 | سپر | 1 مجموعه | قطعات چرخشی | ساخت چین |
پارامترهای فنی آسیاب گلوله ای سرریز
| خیر | نام | عددی |
| 1 | مشخصات آسیاب (mm) | Φ6200 x9500 |
| 2 | قطر داخلی سیلندر (میلی متر) | 6200 |
| 3 | طول فلنج سیلندر به فلنج (mm) | 9500 |
| 4 | حجم موثر سیلندر (m³) | 259 |
| 5 | حجم موثر پوشش انتهایی (m³) | 21 |
| 6 | حداکثر میزان پر شدن متوسط (%) | 28 |
| 7 | حداکثر بارگذاری توپ (T) | 365 |
| 8 | سرعت سیلندر (r/min) | 13 |
| 9 | قدرت موتور اصلی | 5700 کیلو وات |
