جزئیات محصول:
پرداخت:
|
وضعیت: | جدید | تایپ کنید: | ریموند میل |
---|---|---|---|
اندازه خوراک: | 15-30 میلی متر | اندازه تمام شده: | 0.125-0.044 میلی متر |
محل منبع: | هنان، چین | ضمانتنامه: | 12 ماه |
نام: | آسیاب سنگ زنی | ||
برجسته: | دستگاه آسیاب ریموند مورد تایید IOS,دستگاه آسیاب ریموند سنگ معدنی |

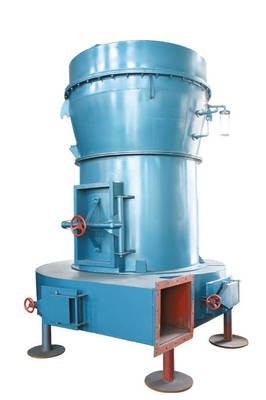

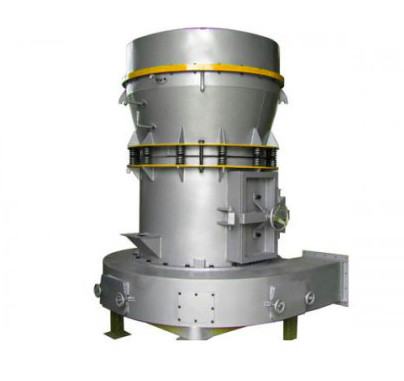

ریموند میل سنگ معدنی ریموند آسیاب آسیاب سنگ آسیاب سنگ آسیاب
1. ساختار اصلی آسیاب ریموند
ساختار دستگاه عمدتاً از دستگاه اصلی، آنالایزر، فن، جداکننده سیکلون تمام شده، جداکننده سیکلون میکرو پودر و مجرای هوا تشکیل شده است.در میان آنها، دستگاه میزبان شامل یک قاب، پیچ ورودی هوا، بیل، غلتک سنگ زنی، حلقه سنگ زنی، پوسته پوشش است.
2. اصل کار آسیاب ریموند:
کار، نیاز به خرد کردن مواد از سمت پوسته هود به دستگاه اضافه کردن قیف دارد، با تکیه بر دستگاه غلتکی آویزان در قفسه گل آلو میزبان، حول محور عمودی چرخش، خود به دلیل اثر چرخش همزمان می چرخد. نیروی گریز از مرکز هنگامی که غلتک به سمت بیرون می چرخد، حلقه را فشار می دهید، چاقوی بیل مواد را بین غلتک سنگ زنی و حلقه سنگ زنی جمع می کند، هدف از خرد کردن مواد با نورد و فشار دادن غلتک سنگ زنی به دست می آید.
فرآیند انتخاب هوا: پس از آسیاب شدن مواد، فن باد را به داخل محفظه اصلی دستگاه می دمد، پودر را می دمد، توسط آنالایزر قرار داده شده در بالای اتاق سنگ زنی مرتب می شود، مواد ریز و درشت برای آسیاب مجدد، ظرافت به داخل اتاق سنگ زنی می افتند. مطابق با مشخصات باد به جمع کننده سیکلون، پس از تخلیه از طریق خروجی پودر، یعنی محصول نهایی، جمع آوری می شود.جریان هوا توسط مجرای برگشتی در انتهای بالایی کلکتور سیکلون بزرگ به فن باز می گردد.مسیر باد در گردش است و تحت فشار منفی جریان دارد.افزایش حجم هوای مسیر هوای گردشی از طریق لوله اگزوز بین فن و دستگاه میزبان تخلیه می شود و برای تصفیه وارد کلکتور سیکلون کوچک می شود.
3. پارامترهای محصول آسیاب ریموند
شماره مدل و پارامترهای فنی آسیاب ریموند | ||||||
مدل | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
مشخصات | ||||||
اندازه خوراک (میلی متر) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
اندازه تمام شده (میلی متر) | 0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
0.125- 0.044 |
تولید شیفت ظرافت مواد مختلف (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
سرعت محور مرکزی (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
حلقه سنگ زنیقطر (میلی متر) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
غلتک سنگ زنیقطر (میلی متر) |
450 | 410 | 320 | 260 | 210 | 140 |
غلتک سنگ زنیارتفاع (میلی متر) | 250 | 190 | 160 | 150 | 150 | 100 |
موتور اصلی | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
موتور دمنده | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
موتور آنالایزر | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
