جزئیات محصول:
پرداخت:
|
| نام محصول: | آسیاب گلوله ای پردازش مواد معدنی | مدل: | آسیاب گلوله مشبک |
|---|---|---|---|
| مدل درایو: | حاشیه، غیرمتمرکز | تایپ کنید: | MQS40×13.5 |
| وضعیت: | جدید | قدرت موتور: | 3300 کیلو وات |
| طبقه بندی: | آسیاب سنگ زنی | دور موتور: | 980 دور در دقیقه |
| ضمانتنامه: | 12 ماه | ||
| برجسته: | آسیاب گلوله ای شبکه مرطوب 40×13.5,آسیاب گلوله ای شبکه مرطوب پردازش مواد معدنی,آسیاب گلوله ای پردازش مواد معدنی 40×13.5 |
||

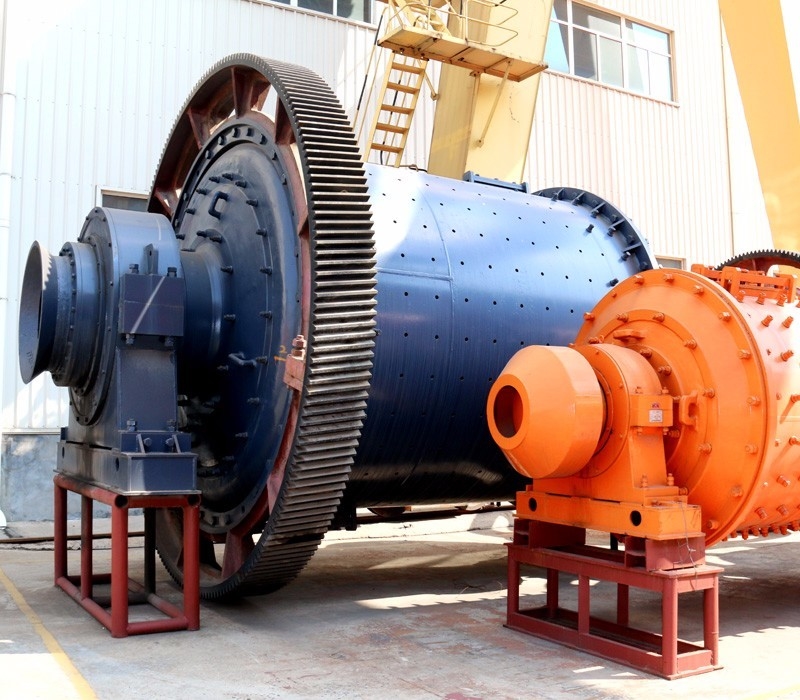

سنگ زنی سنگ آسیاب شبکه آسیاب توپ آسیاب برای پردازش مواد معدنی آسیاب توپ
1. مشخصات فنی آسیاب گلوله ای توسعه یافته و طراحی شده توسط کارخانه ماشین آلات معدنی Luoyang عبارتند از:
(1) آسیاب سیلندر شکل انتقال آگهی های لبه، انتقال مرکزی، انتقال لبه مشبک چند نقطه ای و سایر انواع انتقال را اتخاذ می کند.فرم محرک موتور ناهمزمان + کاهنده + پینیون + دنده بزرگ و موتور سنکرون + کلاچ هوا + پینیون + دنده بزرگ است.
(2) استفاده عمومی از دو حالت پشتیبانی تحمل فشار استاتیک و پویا، استفاده از یاتاقان‌های تماسی 1200 خطی کاملاً محصور از نوع راکر، همچنین می‌توانید از مسیر کشویی تکی، پشتیبانی فشار استاتیک و دینامیکی مسیر دوبل کشویی یا کامل استفاده کنید. پشتیبانی فشار استاتیک؛
(3) دنده باز بزرگ از طراحی استاندارد AGMA آمریکایی برخوردار است، مجهز به محفظه دنده آب بندی قابل اعتماد، با دستگاه روانکاری اسپری خودکار گلیسیرین.
(4) سیلندر بخش کلیدی آسیاب است.تجزیه و تحلیل المان محدود توسط کامپیوتر برای اطمینان از قابلیت اطمینان استفاده از آن انجام می شود.
(5) آسیاب بزرگ و متوسط مجهز به دستگاه رانندگی آهسته؛
(6) آسیاب بزرگ و متوسط مجهز به ایستگاه روغن کاری فشار بالا و پایین.
(7) سیستم کنترل و حفاظت از کنترل PLC استفاده می کند.
2. پارامترهای محصول ازآسیاب گلوله ای از آسیاب سنگ زنی
(1) جدول عملکرد فنی آسیاب گلوله شبکه مرطوب معدن luo
| مدل | قطر سیلندر | طول سیلندر | حجم موثر | سرعت چرخش | بار رسانه آسیاب | حالت رانندگی | موتور | ابعاد (L×W×H) |
تقریبا وزن |
توجه داشته باشید | |
| قدرت | کشیش | ||||||||||
| واحد | میلی متر | میلی متر | m3 | r/min | تی | کیلووات | r/min | متر | تی | ||
| MQS12×24 | 1500 | 3000 | 5 | 26.6 | 9 | حاشیه، غیرمتمرکز | 95 | 742 | 6.4×2.9×2.6 | 18 | فیدر درام |
| MQS15×15 | 1500 | 1500 | 2.3 | 29.2 | 4.8 | ‥ | 60 | 725 | 5.7×3.2×2.8 | 13.7 | |
| MQS15×24 | 1500 | 2400 | 3.7 | 29.2 | 7.6 | ‥ | 90 | 730 | 6.9×3.3×2.8 | 16.5 | |
| MQS15×30 | 1500 | 3000 | 4.6 | 26.6 | 10 | حاشیه، غیرمتمرکز | 90 | 742 | 7.6×3.4×2.8 | 19.5 | آستر لاستیکی |
| MQS21×30 | 2100 | 3000 | 9.4 | 22.1 | 20 | ‥ | 220 | 740 | 8.5×4.65×3 | 45 | |
| MQS24×30 | 2400 | 3000 | 12.2 | 21 | 25 | ‥ | 250 | 980 | 8.8×4.7×4.4 | 55 | |
| MQS24×70 | 2400 | 7000 | 26.66 | 21 | 54 | ‥ | 475 | 740 | 14.3×5.8×4.4 | 67 | آستر لاستیکی |
| MQS27×21 | 2700 | 2100 | 10.6 | 19.7 | 22 | ‥ | 280 | 733 | 9.7×6.5×4.8 | 69 | |
| MQS27×36 | 2700 | 3600 | 18.5 | 20.5 | 39 | ‥ | 400 | 187.5 | 12×5.8×4 | 74 | |
| MQS27×40 | 2700 | 4000 | 20.5 | 20.24 | 38 | ‥ | 400 | 187.5 | 12.4×5.8×4.7 | 77 | |
| MQS27×60 | 2700 | 6000 | 34.34 | 19.5 | 53 | ‥ | 630 | 589 | 12×5.7×4.5 | 84 | |
| MQS29×41 | 2900 | 4100 | 26 | 19.34 | 42 | ‥ | 450 | 740 | 9.9×6.1×5.1 | 76.1 | |
| MQS31×64 | 3100 | 6400 | 43.7 | 18.3 | 56 | ‥ | 1000 | 167 | 15.2×6.98×5.8 | 141 | |
| MQS32×31 | 3200 | 3100 | 22.65 | 18.3 | 46.9 | ‥ | 500 | 167 | 13.9×7.3×6.0 | 109 | |
| MQS32×36 | 3200 | 3600 | 26.3 | 18.3 | 54 | ‥ | 630 | 167 | 14.3×7.3×6.0 | 116.94 | |
| MQS32×40 | 3200 | 4000 | 29.2 | 18.2 | 60 | ‥ | 710 | 980 | 14.7×7.3×6.0 | 121.4 | |
| MQS32×45 | 3200 | 4500 | 32.9 | 18.3 | 68.5 | ‥ | 800 | 167 | 15.2×7.3×5.9 | 126.23 | |
| MQS32×54 | 3200 | 5400 | 39.4 | 18.3 | 81.6 | ‥ | 1000 | 167 | 16.6×7.3×6.1 | 135.4 | |
| MQS36×45 | 3600 | 4500 | 41.4 | 17.25 | 86 | ‥ | 1000 | 167 | 13.5×7.3×6.3 | 153.1 | |
| MQS36×60 | 3600 | 6000 | 54 | 17.3 | 112 | حاشیه، غیرمتمرکز | 1400 | 167 | 15.5×8.3×6.3 | 190.6 | |
| MQS36×85 | 3600 | 8500 | 79 | 17.4 | 144 | ‥ | 1800 | 743 | 20×8.2×7.1 | 260.89 | |
| MQS40×60 | 4000 | 6000 | 69.8 | 16.0 | 126 | ‥ | 1500 | 200 | 17.4×9.34×7.5 | 215.5 | |
| MQS40×67 | 4000 | 6700 | 76 | 16.0 | 155 | ‥ | 1600 | 980 | 16×8.43×7.5 | 235.2 | |
| MQS40×13.5 | 4000 | 13500 | 157 | 16.5 | 280 | ‥ | 3300 | 980 | 24.2×9.9×7.8 |
284 /375 |
آستر لاستیکی |
(2)جدول عملکرد فنی آسیاب گلوله ای سرریز معدن لو
| مدل | قطر سیلندر | طول سیلندر | حجم موثر | سرعت چرخش | بار رسانه آسیاب | حالت رانندگی | موتور |
بعد، ابعاد، اندازه (L×W×H) |
وزن تقریبی | توجه داشته باشید | |
| قدرت | کشیش | ||||||||||
| میلی متر | میلی متر | m3 | r/min | تی | کیلووات | r/min | متر | تی | |||
| MQY15×30 | 1500 | 3000 | 5 | 26.6 | 9 | حاشیه، غیرمتمرکز | 95 | 742 | 7.4×3.4×2.8 | 18.5 |
طبل تغذیه کننده |
| MQY15×36 | 1500 | 3600 | 5.7 | 26.6 | 10.6 | 95 | 742 | 8.0×3.4×2.8 | 17.22 | آستر لاستیکی | |
| MQY18×61 | 1830 | 6100 | 13.4 | 24.5 | 24.6 | ‥ | 220 | 736 | 10.2×5.1×4.0 | 37.3 | |
| MQY21×30 | 2100 | 3000 | 9.4 | 22.1 | 15 | ‥ | 200 | 740 | 8.5×4.65×3 | 45 | |
| MQY24×30 | 2400 | 3000 | 12.2 | 21 | 22.5 | ‥ | 250 | 980 | 8.8×4.7×4.4 | 55 | |
