جزئیات محصول:
پرداخت:
|
| نام محصول: | سنگ شکن فکی | حداکثر اندازه خوراک: | 1200 میلی متر |
|---|---|---|---|
| اندازه خوراک: | 150-1500 میلی متر | تایپ کنید: | دستگاه سنگ شکن |
| ظرفیت: | 1-1000 تن در ساعت | قدرت: | 5.5-55 کیلو وات |
| وزن: | 0.9-122 تن | Uasge: | مصالح ساختمانی، شیمیایی |
| برجسته: | تجهیزات سنگ شکن,کارخانه سنگ شکن |
||

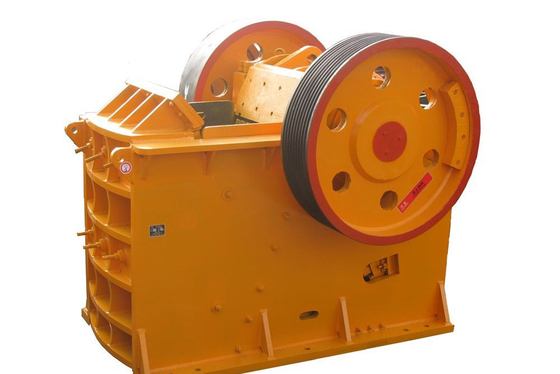

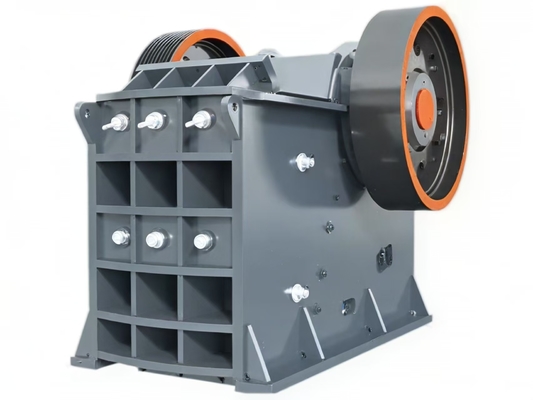

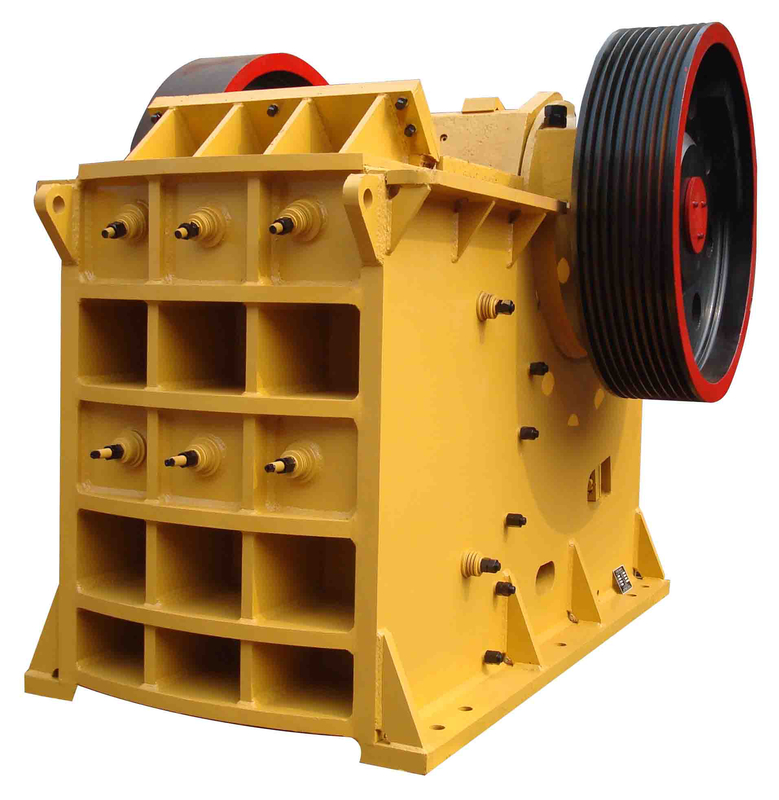

دستگاه سنگ شکن سنگ شکن فکی
Ⅰ.معرفی محصول سنگ شکن فکی (دستگاه سنگ شکن)
محصولات سری سنگ شکن فکی به طور گسترده در صنایع مختلف مانند معدن، ذوب، ساخت و ساز، بزرگراه، راه آهن، حفاظت از آب و صنایع شیمیایی استفاده می شود.دارای ویژگی های نسبت خرد کردن بزرگ، دانه های محصول یکنواخت، ساختار معقول، کار قابل اعتماد، تعمیر و نگهداری راحت، هزینه های عملیاتی اقتصادی و غیره است.
Ⅱ.ویژگی های سنگ شکن فکی(دستگاه سنگ شکن)
(1) سنگ شکن فکی دارای ساختار ساده و عملکرد قابل اعتماد است.
(2) نگهداری سنگ شکن فکی آسان و کار با آن مقرون به صرفه است.
Ⅲ.دامنه کاربرد سنگ شکن فکی(دستگاه سنگ شکن)
سنگ شکن فکی عمدتاً برای خرد کردن سنگ های معدنی مختلف و مواد فله در اندازه متوسط استفاده می شود.سنگ شکن های فکی به طور گسترده در معدن، ذوب، مصالح ساختمانی، جاده ها، راه آهن، حفاظت از آب و صنایع شیمیایی استفاده می شود.حداکثر مقاومت فشاری مواد خرد شده 320 مگاپاسکال است.
Ⅳ.اصل کار سنگ شکن فکی(دستگاه سنگ شکن)
(1) این دستگاه عمدتاً از قاب، فک متحرک، شفت غیر عادی، صفحه فک، صفحه ضامن و سایر قطعات تشکیل شده است.موتور شفت خارج از مرکز را از طریق تسمه V می چرخاند، به طوری که فک متحرک مطابق مسیر تنظیم شده حرکت می کند تا محفظه خرد کردن را جدا کند.مواد داخل آن شکسته است.
(2) قاب یک سازه فولادی ریختگی یکپارچه است.دیوار جلویی قاب مجهز به فک های ثابت است که با پیچ های گوه ای شکل بسته شده اند و حفاظ های لبه در دیواره های سمت چپ و راست محفظه خرد کن تعبیه شده است تا از ساییدگی دیواره های جانبی قاب جلوگیری شود..
(3) فک متحرک یک ریخته گری فولادی با یک صفحه فک متحرک در جلو است.قسمت فوقانی توسط شفت خارج از مرکز و یاتاقان غلتکی بر روی قاب آویزان شده است و قسمت پایینی بر روی براکت نگه داشته شده و در تماس غلتشی با براکت است.هر دو انتهای محور غیرعادی مجهز به فلایویل و قرقره هستند.
| مدل | اندازه خوراک (میلی متر) |
حداکثر اندازه خوراک (میلی متر) |
محدوده تنظیم پورت تخلیه (میلی متر) |
ظرفیت (t/h) |
سرعت شفت غیر عادی (r/min) |
قدرت (کیلووات) |
وزن (t) |
ابعاد (میلی متر) |
| PE-150×250 | 150×250 | 130 | 10-40 | 1-5 | 300 | 5.5 | 0.9 | 875×756×850 |
| PE-250×400 | 250×400 | 210 | 20-80 | 5-21 | 300 | 15 | 2.6 | 1450×1315×1296 |
| PE-400×600 | 400×600 | 350 | 40-100 | 16-65 | 275 | 30/37 | 6.5 | 1565×1732×1586 |
| PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1890×1916×1870 |
| PE-600×900 | 600×900 | 500 | 65-160 | 90-180 | 250 | 55/57 | 15.5 | 2305×1840×2260 |
| PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 28 | 2450×2472×2840 |
| PE-800×1060 | 800×1060 | 650 | 100-200 | 140-350 | 250 | 110 | 28.5 | 2450×2556×2800 |
| PE-870×1060 | 870×1060 | 670 | 200-260 | 140-380 | 250 | 110 | 30.5 | 2660×2556×2800 |
| PE-900×1200 | 900×1200 | 750 | 100-200 | 180-360 | 250 | 132 | 50 | 3335×3182×3025 |
| PE-1000×1200 | 1000×1200 | 850 | 192-260 | 200-420 | 250 | 132 | 51 | 3435×3182×3025 |
| PEV1200×1300 | 1200×1300 | 1000 | 180-330 | 400-800 | 220 | 200 | 62 | 4538×2984×3959 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 100.9 | 4200×3732×3025 |
| PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 450-1000 | 180 | 280 | 122 | 5100×4700×4300 |
| PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30/37 | 6.5 | 1530×1992×1380 |
| PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 330 | 37 | 7.7 | 1900×2192×1430 |
| PEX-300×1300 | 300×1300 | 250 | 25-90 | 20-90 | 330 | 55 | 11 | 1900×2192×1430 |
توضیح عکس
