جزئیات محصول:
پرداخت:
|
| نام محصول: | آسیاب میله ای | وضعیت: | جدید |
|---|---|---|---|
| تایپ کنید: | آسیاب سنگ زنی | کاربرد: | سنگ و مواد فله |
| ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
| صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
| وزن: | 20-175 تن | قدرت: | 75-1400 کیلووات |
سنگ زنی سنگ آسیاب میله آسیاب
Ⅰ.معرفی اولیه آسیاب میله ای (آسیاب سنگ زنی)
این شرکت می تواند آسیاب های میله ای را با مشخصات و مدل های مختلف با قطر زیر 8 متر عرضه کند.آسیاب های میله ای را می توان برای آسیاب اولیه در شن و ماسه سنگ مصنوعی، فرآوری مواد معدنی، صنایع شیمیایی، برق و سایر صنایع استفاده کرد.
آسیاب میله ای Ф4.3×6m یک آسیاب میله ای در مقیاس بزرگ است که در صنایع شیمیایی زغال سنگ و صنعت دوغاب آب زغال سنگ استفاده می شود.این مجموعه تجهیزات آسیاب میله ای به طور موثر از روش های طراحی مدرن مانند طراحی به کمک رایانه، تجزیه و تحلیل اجزای محدود و طراحی بهینه سازی استفاده می کند.
از نظر آسیاب های میله ای مرطوب، بسیاری از شرکت های شیمیایی داخلی آسیاب های میله ای را تولید و رفع اشکال کرده اند.
با تکیه بر پروژه گازی سازی زغال سنگ، توسعه بازار و ارتقاء پروژه بعدی آسیاب میله ای Φ 4.7×6 متر (فرایند مرطوب) را تسریع بخشید.
آسیاب میله ای مجموعه ای از آسیاب های بزرگ مقیاس Luokuang است.
Ⅱ.مشخصات و مدل های میلز راد در Luoyang (آسیاب سنگ زنی)
(1) آسیاب میله: مشخصات مختلف با پیکربندی های مختلف از φ1.5x3.0 تا φ3.5x5.8 متر و حجم موثر 4.6 تا 60.7 m3.
(2) آسیاب میله ای دوغاب آب زغال سنگ: برای تهیه دوغاب آب زغال سنگ برای تولید گاز Texaco در صنایع شیمیایی استفاده می شود.مشخصات مختلف با تنظیمات مختلف از φ3.2x4.5 تا φ4.0x6.7m و حداکثر حجم موثر 77.6m3 است.
Ⅲ.مشخصات فنی آسیاب میله ای (آسیاب سنگ زنی)
(1) اشکال انتقال مورد استفاده توسط آسیاب درام شامل برگه لبه، درایو مرکزی، درایو لبه مشبک چند نقطه و غیره است.فرم های درایو شامل موتور ناهمزمان + کاهنده + پینیون + دنده بزرگ و موتور سنکرون + کلاچ هوا + پینیون + دنده بزرگ است.
(2) به طور کلی، روش پشتیبانی از یاتاقان‌های فشار استاتیک و دینامیکی در هر دو انتها اتخاذ می‌شود و از یک یاتاقان «نوع راکر» 1200 خط تماس کاملاً محصور استفاده می‌شود.پشتیبانی کامل از فشار استاتیک؛
(3) دنده باز بزرگ مطابق استاندارد AGMA آمریکا طراحی شده است، مجهز به یک پوشش دنده مهر و موم شده و قابل اعتماد، و مجهز به دستگاه روان کننده اسپری خودکار گلیسیرین است.
(4) سیلندر بخش کلیدی آسیاب است و از یک کامپیوتر برای انجام تجزیه و تحلیل اجزای محدود بر روی آن استفاده می شود تا از قابلیت اطمینان استفاده از آن اطمینان حاصل شود.
(5) آسیاب های بزرگ و متوسط به دستگاه های آهسته مجهز شده اند.
(6) آسیاب های بزرگ و متوسط مجهز به ایستگاه های روانکاری فشار بالا و پایین هستند.
(7) سیستم کنترل و حفاظت کنترل PLC را اتخاذ می کند.
آسیاب سنگ زنی پارامترهای فنی
| مدل | قطر سیلندر (میلی متر) |
طول سیلندر (میلی متر) |
حجم موثر (m³) |
سرعت آسیاب (r/min) |
بارگیری بدنه ساینده (t) | روش انتقال | موتور الکتریکی |
ابعاد (L×W×H) |
وزن (t) |
|
| قدرت (کیلووات) |
سرعت چرخش (r/min) |
|||||||||
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | حاشیه، غیرمتمرکز | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 | |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 | |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 | |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 | |

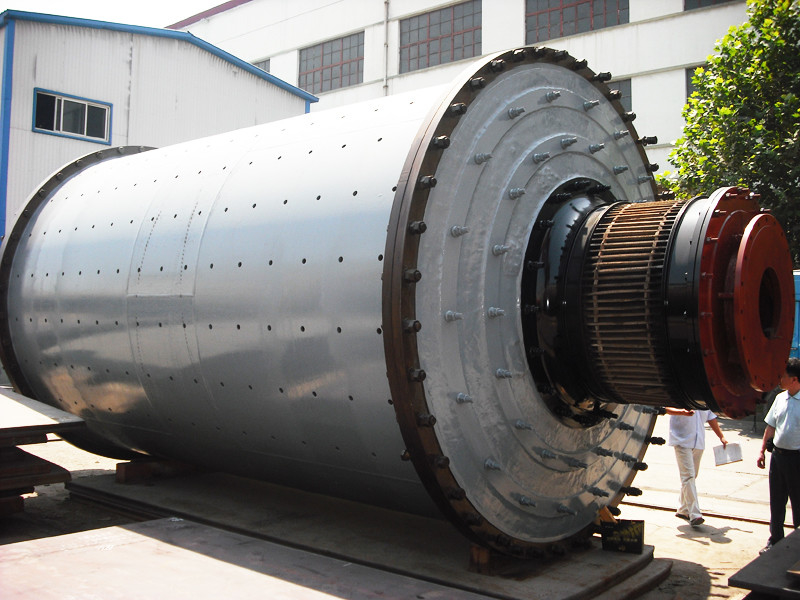

آسیاب سنگ زنیتوضیح عکس
