جزئیات محصول:
پرداخت:
|
| نام محصول: | آسیاب گلوله ای فولادی | وضعیت: | جدید |
|---|---|---|---|
| تایپ کنید: | آسیاب سنگ زنی | کاربرد: | سنگ و مواد فله |
| ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
| صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
| وزن: | 23000-252000 کیلوگرم | قدرت: | 75-2000 کیلووات |
| برجسته: | آسیاب توپ فولادی 50TPH,موتور آسنکرون آسیاب گلوله فولادی,سنگ زنی توپ فولادی 50TPH |
||

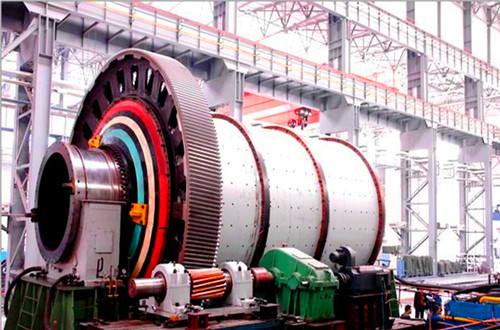

آسیاب گلوله فولادی سنگ زنی آسیاب موتور ناهمزمان PLC کنترل استاندارد AGMA
Ⅰ.معرفی آسیاب گلوله ای فولادی
آسیاب زغال سنگ توپ فولادی تجهیزات اصلی سیستم آماده سازی پودر زغال سنگ در نیروگاه حرارتی است.در عین حال برای سیستم های پودرسازی مانند صنعت سیمان، صنایع متالورژی، صنایع شیمیایی، صنایع قند و غیره نیز مناسب است و برای خرد کردن زغال سنگ با سختی های مختلف کاربرد فراوانی دارد.عملکرد آن خشک کردن، خرد کردن و آسیاب کردن زغال سنگ با اندازه معین به زغال سنگ پودر شده برای احتراق دیگ است.آسیاب های زغال سنگ توپ فولادی به طور گسترده توسط نیروگاه های حرارتی در داخل و خارج از کشور استفاده می شود.طبق آمار، آسیاب های زغال سنگ فولادی بیش از 60 درصد از انواع آسیاب های زغال سنگ در نیروگاه های خانگی را تشکیل می دهند.
آسیاب زغال سنگ نوعی آسیاب گلوله ای است.معرفی آسیاب زغال سنگ توپ فولادی زغال سنگ سخت.
Ⅱ.اصل کار آسیاب زغال سنگ توپ فولادی
آسیاب زغال سنگ ماشینی برای خرد کردن و آسیاب کردن زغال سنگ به زغال سنگ پودر شده است و یک تجهیزات کمکی مهم برای کوره زغال سنگ پودر شده است.فرآیند آسیاب زغال سنگ فرآیندی است که در آن زغال سنگ شکسته می شود و سطح آن به طور مداوم افزایش می یابد.زغال سنگ در آسیاب زغال سنگ به ذغال سنگ پودر تبدیل می شود که عمدتاً از طریق خرد کردن، خرد کردن و پودر کردن است.آسیاب‌های زغال‌سنگ را می‌توان به آسیاب‌های زغال‌سنگ با سرعت پایین، آسیاب‌های زغال‌سنگ با سرعت متوسط و آسیاب‌های زغال‌سنگ با سرعت بالا با توجه به سرعت چرخش قطعات کاری زغال‌سنگ تقسیم کرد.
Ⅲ.استفاده از آسیاب زغال سنگ توپ فولادی
آسیاب های زغال سنگ / آسیاب های زغال سنگ به طور گسترده ای در سیمان، محصولات سیلیکات، مصالح ساختمانی جدید، مواد نسوز، کودها، بهینه سازی فلزات آهنی و غیرآهنی و سرامیک های شیشه ای و سایر صنایع تولیدی برای خشک کردن سنگ معدن های مختلف و سایر مواد قابل آسیاب استفاده می شود.یا آسیاب مرطوب
Ⅳ.مشخصات فنی آسیاب عبارتند از:
(1) اشکال انتقال مورد استفاده توسط آسیاب درام شامل برگه لبه، درایو مرکزی، درایو لبه مشبک چند نقطه و غیره است.فرم های درایو شامل موتور ناهمزمان + کاهنده + پینیون + دنده بزرگ و موتور سنکرون + کلاچ هوا + پینیون + دنده بزرگ است.
(2) به طور کلی، روش پشتیبانی از یاتاقان‌های فشار استاتیک و دینامیکی در هر دو انتها اتخاذ می‌شود و از یک یاتاقان «نوع راکر» 1200 خط تماس کاملاً محصور استفاده می‌شود.پشتیبانی کامل از فشار استاتیک؛
(3) دنده باز بزرگ مطابق با استاندارد AGMA طراحی شده است، مجهز به یک پوشش دنده مهر و موم شده و قابل اعتماد، و مجهز به دستگاه روانکاری اسپری گلیسیرین خودکار است.
(4) سیلندر بخش کلیدی آسیاب است و از یک کامپیوتر برای انجام تجزیه و تحلیل اجزای محدود بر روی آن استفاده می شود تا از قابلیت اطمینان استفاده از آن اطمینان حاصل شود.
(5) آسیاب های بزرگ و متوسط به دستگاه های آهسته مجهز شده اند.
(6) آسیاب های بزرگ و متوسط مجهز به ایستگاه های روانکاری فشار بالا و پایین هستند.
(7) سیستم کنترل و حفاظت از کنترل PLC استفاده می کند.
آسیاب سنگ زنی پارامترهای فنی
| مدل | اندازه سیلندر (میلی متر) | سرعت سیلندر (r/min) | بار توپ (t) |
اندازه خوراک (میلی متر) |
ظرفیت (t/h) |
قدرت (کیلووات) |
بعد، ابعاد، اندازه (میلی متر) |
وزن (کیلوگرم ) | |
| قطر | طول | ||||||||
| DTM1722 | 1700 | 2200 | 24.5 | 5 | ≤25 | 2-3 | 75 | 6685×3500×3000 | 23000 |
| DTM1725 | 1700 | 2500 | 24.5 | 7.5 | ≤25 | 3-5 | 90 | 7026×3745×3295 | 24600 |
| DTM2126 | 2100 | 2600 | 22.81 | 10 | ≤25 | 4-6 | 160 | 7891×4930×3800 | 35000 |
| DTM2133 | 2100 | 3300 | 22.81 | 13 | ≤25 | 4.5-6.5 | 210 | 8691×4930×3800 | 38000 |
| DTM2137 | 2100 | 3700 | 22.81 | 17 | ≤25 | 5.2-7.1 | 210 | 9110×4930×3800 | 40000 |
| DTM2226 | 2200 | 2600 | 22 | 10 | ≤25 | 4.4-6.6 | 160-180 | 7070×4980×3400 | 37400 |
| DTM2230 | 2200 | 3000 | 22 | 12 | ≤25 | 4.7-7.0 | 180 | 8450×4980×3400 | 38800 |
| DTM2233 | 2200 | 3300 | 22 | 14 | ≤25 | 5-7.4 | 210 | 8850×4980×3400 | 41000 |
| DTM2238 | 2200 | 3800 | 22 | 16 | ≤25 | 6-8 | 210-250 | 9450×4980×3400 | 43600 |
| DTM2244 | 2200 | 4400 | 22 | 18 | ≤25 | 8-9 | 250-280 | 10500×5340×4300 | 45143 |
| DTM2247 | 2200 | 4700 | 22 | 22 | ≤25 | 10-13.8 | -280 | 11000×5340×4300 | 48800 |
| DTM2532 | 2500 | 3200 | 20.3 | 18 | ≤25 | 6.5-7.5 | 250-280 | 9810×5450×4194 | 50780 |
| DTM2536 | 2500 | 3600 | 20.3 | 20 | ≤25 | 7.5-8.5 | 310 | 10210×5450×4194 | 54900 |
| DTM2539 | 2500 | 3900 | 20.3 | 22 | ≤25 | 8.6-10 | 320 | 11000×5450×4194 | 59000 |
| DTM2935 | 2900 | 3500 | 19.1 | 22 | ≤25 | 11-12 | 380 | 10715×6355×4846 | 71000 |
| DTM2941 | 2900 | 4100 | 19.1 | 30 | ≤25 | 11.8-14 | 475 | 11522×6355×4846 | 75000 |
| DTM2947 | 2900 | 4700 | 19.1 | 35 | ≤25 | 13-16.4 | 570 | 12195×6355×4846 | 81000 |
| DTM3247 | 3200 | 4700 | 18.4 | 44 | ≤25 | 20 | 630 | 12600×7201×5435 | 120000 |
| DTM3258 | 3200 | 5800 | 18.4 | 55 | ≤25 | 25 | 800 | 14143×7201×5435 | 135000 |
| DTM3560 | 3500 | 6000 | 17.57 | 64 | ≤25 | 30 | 1000 | 14460×8451×5435 | 175000 |
| DTM3570 | 3500 | 7000 | 17.57 | 75 | ≤25 | 35 | 1200 | 15460×8451×5435 | 182000 |
| DTM3872 | 3800 | 7200 | 16.54 | 90 | ≤25 | 42 | 1700 | 16730×9249×5900 | 240000 |
| DTM3883 | 3800 | 8300 | 16.54 | 95 | ≤25 | 50 | 2000 | 17820×10169×5900 | 252000 |
آسیاب سنگ زنیتوضیح عکس
