جزئیات محصول:
پرداخت:
|
| نام محصول: | ماشین سنگ زنی | وضعیت: | جدید |
|---|---|---|---|
| تایپ کنید: | آسیاب سنگ زنی | کاربرد: | سنگ و مواد فله |
| ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
| صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
| برجسته: | آسیاب سنگ 25 TPH,آسیاب سنگ 18 TPH,دستگاه سنگ زنی سنگ معدن 25 TPH |
||
دستگاه سنگ زنی سنگ زنی سنگ آسیاب PLC کنترل استاندارد AGMA آمریکا
1. معرفی اساسی ماشین سنگ زنی
آسیاب سنگ زنی تجهیزات اصلی در فرآیند گندله سازی است.مواد با محتوای آب 8 تا 13 درصد را کنترل می کند، به طوری که مواد کاملاً مخلوط و تصفیه شده و سطح ذرات مواد افزایش می یابد.استفاده از آسیاب آسیاب می تواند روند تولید گلوله را کوتاه کند، در مصرف انرژی تجهیزات صرفه جویی کند و کیفیت گلوله ها و نرخ بازیافت فلز را بهبود بخشد، شرایط کار و شرایط حفاظت از محیط زیست و غیره را بهبود بخشد، بنابراین به سرعت در گندله سازی ترویج شده است. روند.
2. مشخصات فنی ماشین سنگ زنی
(1) اشکال انتقال مورد استفاده توسط آسیاب درام شامل برگه لبه، درایو مرکزی، درایو لبه مشبک چند نقطه و غیره است.فرم های درایو شامل موتور ناهمزمان + کاهنده + پینیون + دنده بزرگ و موتور سنکرون + کلاچ هوا + پینیون + دنده بزرگ است.
(2) به طور کلی، روش پشتیبانی از یاتاقان‌های فشار استاتیک و دینامیکی در هر دو انتها اتخاذ می‌شود و از یک یاتاقان «نوع راکر» 1200 خط تماس کاملاً محصور استفاده می‌شود.پشتیبانی کامل از فشار استاتیک؛
(3) دنده باز بزرگ مطابق استاندارد AGMA آمریکا طراحی شده است، مجهز به یک پوشش دنده مهر و موم شده و قابل اعتماد، و مجهز به دستگاه روان کننده اسپری خودکار گلیسیرین است.
(4) سیلندر بخش کلیدی آسیاب است و از یک کامپیوتر برای انجام تجزیه و تحلیل اجزای محدود بر روی آن استفاده می شود تا از قابلیت اطمینان استفاده از آن اطمینان حاصل شود.
(5) آسیاب های بزرگ و متوسط به دستگاه های آهسته مجهز شده اند.
(6) آسیاب های بزرگ و متوسط مجهز به ایستگاه های روانکاری فشار بالا و پایین هستند.
(7) سیستم کنترل و حفاظت از کنترل PLC استفاده می کند.
3. پارامترهای فنی آسیاب سنگ زنی
| نه | پروژه | واحد | نعجب | |||||
| 1 | مدل | MR2265 | MR2470 | MR3254 | MR3562 | MR3870 | ||
| 2 | قطر داخلی سیلندر | میلی متر | 2200 | 2400 | 3200 | 3500 | 3800 | |
| 3 | طول کار سیلندر | میلی متر | 6500 | 7000 | 5400 | 6200 | 7000 | |
| 4 | ظرفیت موثر سیلندر | m3 | 21.4 | 29.3 | 39.5 | 55.6 | 73.6 | |
| 5 | حداکثر بار | مواد | تی | 3.4 | 5 | 6 | 8.7 | 11.3 |
| توپ فولادی | تی | 24 | 32 | 44 | 64 | 83 | ||
| 6 | انقلاب های کاری سیلندر | r/min | 21.95 | 19.28 | 16.5 | 15.47 | 14.3 | |
| 7 | ظرفیت | t/h | 18-25 | 30-40 | 45-55 | 55-70 | 70-92 | |
| 8 | قدرت | کیلووات | 280 | 570 | 630 | 1000 | 1250 | |
| 9 | نسبت سرعت کاهنده اصلی | 5.0 | 5.0 | 4.96 | 6.74 | 7.1 | ||
| 10 | آهسته درایو | قدرت | کیلووات | 11 | 11 | 11 | 11 | |
| نسبت سرعت کاهنده | 90 | 500 | 355 | 90 | ||||
| انقلاب های خروجی | r/min | 1.62 | 1.94 | 2.056 | 2.06 | |||
| 11 |
فیدر پیچ (برای تغذیه تسمه نیز موجود است) |
قدرت | کیلووات | 11 | 22 | 22 | 22 | 30 |
| انقلاب های خروجی | r/min | 23.3 | 23.3 | 23.3 | 23.25 | 23.25 | ||
| نسبت سرعت | 43 | 43 | 43 | 43 | 43 | |||
| 12 | ابعاد (L×W×H) | میلی متر | 10970× 5625×4055 |
15400× 6685×4885 |
13400× 7250×5700 |
15473× 7707×6280 |
16400× 8738×7590 |
|
| 13 | وزن دستگاه (به استثنای موتور و کنترل الکترونیکی) | تی | 63 | 92 | 122.1 | 135 | 180 | |
| توجه: 1. وزن دستگاه شامل وزن موتور، کنترل الکتریکی، ایستگاه روغن نازک و رسانه سنگ زنی نمی شود. | ||||||||
4. اصل کار دستگاه سنگ زنی
هنگامی که سیلندر توسط چرخ دنده بزرگ محیطی برای چرخش رانده می شود، مواد توسط توپ فولادی متوسط آسیاب ضربه می زند و سنگ زنی بین توپ و توپ و بین توپ و صفحه آستر سیلندر به طور کامل سطح تازه مواد را آشکار می کند. ، و کاملا مخلوط شده است.از طریق سوراخ تخلیه از آسیاب خارج شده و وارد فرآیند بعدی می شود.این دستگاه می تواند به طور موثر میزان بنتونیت اضافه شده را کاهش دهد و استحکام توپ های سبز را بهبود بخشد.

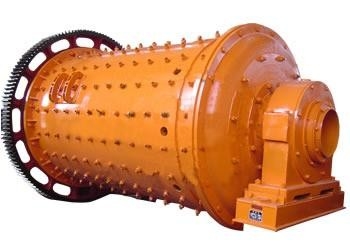

5. توضیح عکس آسیاب سنگ زنی
