محدوده سرعت دستگاه بالابر انتقال دهنده صفحه فیدر 0~0.6 M/min

دستگاه حمل و نقل فیدر صفحه ای سرعت ماشین 0 ~ 0.6 M/Min

1هدف

تغذیه کننده صفحه یک نوع ماشین آلات حمل و نقل مستمر است که به طور گسترده در معدن، فلزات سازی، مواد ساختمانی، بنادر، ذغال سنگ و صنایع شیمیایی صنعتی و معدن مورد استفاده قرار می گیرد.آن را عمدتا برای به طور مداوم و به طور مساوی تامین و انتقال اشیاء سنگین مختلف و مواد سنگینی سنگینی از سطل ذخیره سازی یا انتقال hoppers به شکننده استفاده می شود، دستگاه های دسته بندی یا تجهیزات حمل و نقل. این یکی از تجهیزات مهم و ضروری در فرآیند پردازش معدن و مواد اولیه و تولید مستمر است.

2ویژگی های شغلی

(۱) بیشتر شروع بدون بار، اساساً هیچ پدیده ای از بار بیش از حد وجود ندارد، گاهی اوقات با بار نامی شروع می شود، هپر دریافت کننده حداکثر ۷۰ تن زغال سنگ دارد؛

(2) آن را نیاز به سرعت صفر شروع می شود، و محدوده سرعت 0 ~ 0.6 m / min است. آن را می توان به صورت دستی برای شتاب یا کند شدن آهسته کنترل. سرعت 0.3 ~ 0.5m / min است،که بیشتر استفاده می شود و به طور پایدار اجرا می شود;

(3) بار خارجی در حالت عملیاتی پایدار در اصل پایدار است و تاثیر آن کوچک است.

(4) دمای محیط پایین است و گرد و غبار زیاد است.

3اصل کار

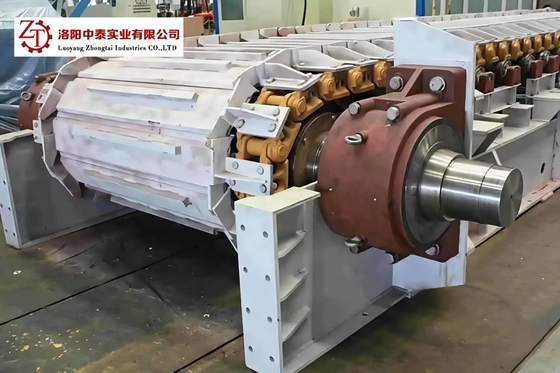

یک زنجیره تقلب درایو با قدرت بالا با پیچ 228.6mm (9 اینچ) به عنوان عنصر کششی استفاده می شود.دو زنجیره دور از یک جفت از دوچرخه های محرک نصب شده در سر بدن و یک جفت از چرخ های تنش در دم بدن برای تشکیل یک حلقه بستههر یک از لینک های زنجیره ای از دو ردیف زنجیره ای مجهز به خروجی های حمل کننده سنگین است تا یک خط حمل کننده مستمر را تشکیل دهند که قادر به حمل مواد است.وزن خود را و وزن مواد توسط ردیف های متعدد از چرخ های پشتیبانی پشتیبانی می شود، چرخ های پشتیبان زنجیره و پرتو های اسلایدی بر روی بدن نصب شده است. سیستم انتقال با دستگاه کاهش دهنده توسط موتور تنظیم سرعت تبدیل فرکانس AC متصل می شود.و سپس مکانیسم حامل به طور مستقیم توسط آستین گسترش و دستگاه راننده به راننده عملیات سرعت پایین متصل می شودمواد تخلیه شده به سطل دم به سمت جلو بدن در امتداد خط حمل و نقل حمل می شود تا هدف تغذیه مداوم و یکنواخت به ماشین آلات کار در زیر را به دست آورد.

4هدف کار

این یک نوع ماشین آلات حمل و نقل مستمر است که به طور گسترده در معدن، فلزات سازی، مواد ساختمانی، بندر، صنعت زغال سنگ و شیمیایی و شرکت های معدن مورد استفاده قرار می گیرد.این به طور عمده برای تامین مداوم و یکنواخت و انتقال انواع وزن های بزرگ و مواد گشایشی از سطل ذخیره سازی یا قیف انتقال به خردکننده استفاده می شوداین یکی از تجهیزات مهم و ضروری در فرآیند پردازش سنگ معدنی و مواد خام و تولید مستمر است.

5پارامترهای فنی ماشین های حمل و نقل

6ویژگی های عملکردی خورنده صفحه

زنجیره کششی از زنجیره ای با پیچ بلند صفحه ای استفاده می کند و تمام قسمت های زنجیره از مواد فولاد آلیاژ ساخته شده اند و تحت درمان گرمایی علمی قرار گرفته اند، با مقاومت خوب در برابر لباس،مقاومت کششی بالا و عمر طولانی. تقویت شده ، بدن مخزن سفتی خوب دارد و ظرفیت حمل بزرگ است. صفحه پایین بدن مخزن با قوس ها پوشانده شده است تا از نشت مواد جلوگیری شود.موتور محرک یک موتور تنظیم سرعت را اتخاذ می کند، و سرعت حرکت قابل تنظیم است، به طوری که مقدار حمل را می توان به طور منطقی تر انتخاب کرد. اشکال مختلف طرح وجود دارد، که می تواند افقی و شیب دار تنظیم شود،و همچنین ترکیبی از طرح های افقی و شیب دار وجود دارد. طول حمل یک دستگاه واحد کمتر از یا برابر با 60 متر است و ارتفاع بلند کردن کمتر از یا برابر با 30 متر است. زاویه شیب حمل حداکثر 0-75 درجه است.دمای مواد کمتر از 600°C استمدل ها را می توان به تغذیه کننده پیشانی سبک، تغذیه کننده پیشانی متوسط و تغذیه کننده پیشانی سنگین تقسیم کرد.

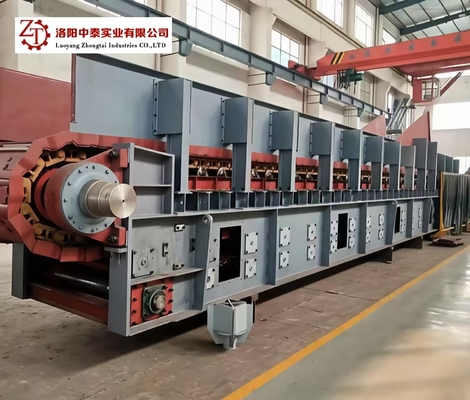

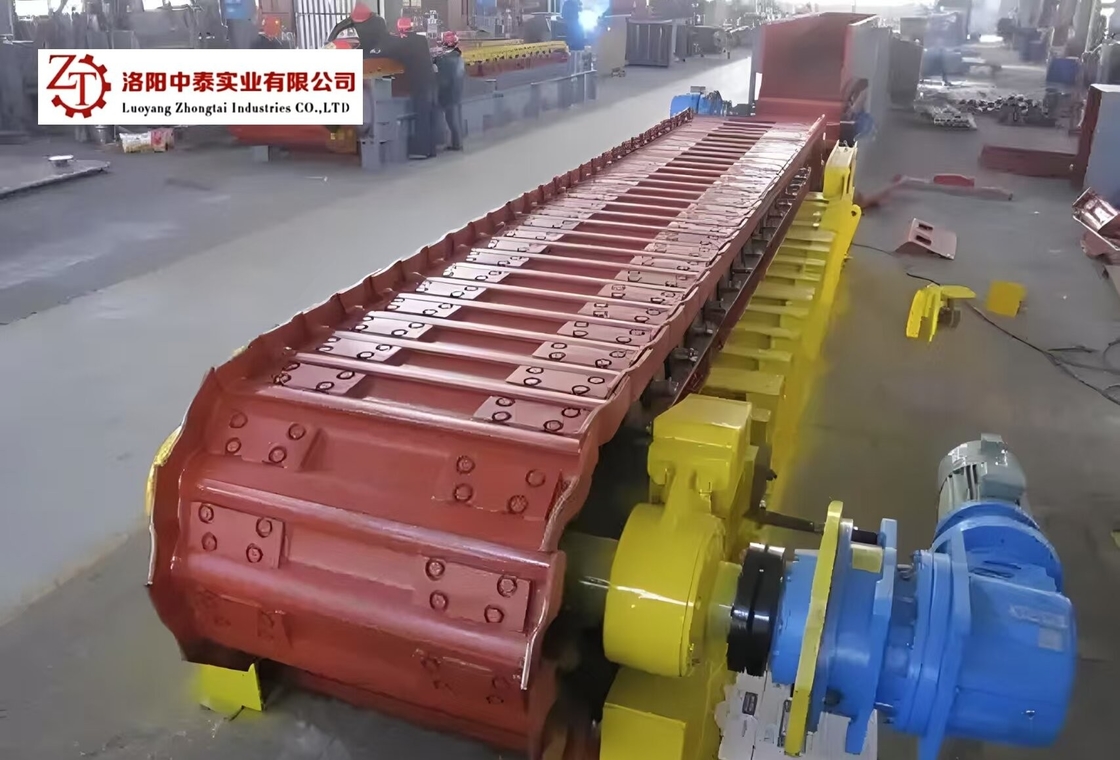

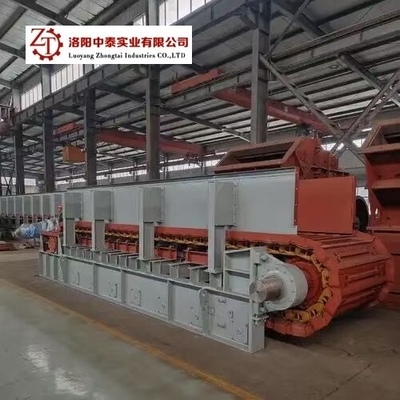

7.تفسير عکس دستگاه بلندکن
