جزئیات محصول:
پرداخت:
|
نام محصول: | فیلتر دیسک سری GPY | وضعیت: | جدید |
---|---|---|---|
تایپ کنید: | تجهیزات پانسمان سنگ معدن | کاربرد: | سنگ و مواد فله |
ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
قطر دیسک: | 2700 میلی متر | قدرت موتور اصلی: | 2.2-4 کیلو وات |
سرعت هم زدن: | 73 دور در دقیقه | تعداد فن های فیلتر در هر سینی: | 10 عدد |
برجسته: | فیلتر دیسک 120 متر مربع,فیلتر دیسک 40 متر مربع,فیلتر دیسک نوع پدال همزن |
تجهیزات پانسمان سنگ معدن فیلتر دیسک سری GPY همزن از نوع پدل
1. هدف
فیلتر دیسکی سری GPY عمدتاً برای آبگیری مواد ریزدانه مانند زغال سنگ تمیز شناور 0 تا 0.5 میلی متر و زغال سنگ دم استفاده می شود و همچنین می تواند برای جداسازی جامد از مایع در متالورژی، صنایع شیمیایی، نفت و تصفیه فاضلاب استفاده شود.
2. اصل کار
فرآیند فیلتراسیون فیلتر دیسکی به این صورت است: تحت تأثیر اختلاف فشار ایجاد شده توسط پمپ خلاء، کیک فیلتر ذرات روی پارچه فیلتر تشکیل می شود و فاز مایع از طریق کیک فیلتر و پارچه فیلتر خارج می شود تا جامد شود. جداسازی مایع، و کیک فیلتر وارد منطقه خشک شدن می شود.بیشتر آب خارج می شود و سپس وارد ناحیه دمنده می شود.هوای فشرده تولید شده توسط دمنده قسمتی از کیک فیلتر روی دیسک فیلتر را از بین می برد و بقیه کیک فیلتر توسط اسکراپر تخلیه می شود که در یک چرخه کامل می شود.
3. پارامترهای فنی تجهیزات پانسمان سنگ معدن
پارامترهای اساسی | واحد/مشخصات | GPY-40 | GPY-60 | GPY-80 | GPY-100 | GPY-120 |
منطقه فیلتر | متر2 | 40 | 60 | 80 | 100 | 120 |
قطر دیسک | میلی متر | 2700 | ||||
شماره دیسک | عدد | 4 | 6 | 8 | 10 | 12 |
تعداد فن های فیلتر در هر سینی | عدد | 10 | ||||
سرعت اسپیندل | r/min | 1-0.167 | 0966-0.215 | |||
قدرت موتور اصلی | کیلووات | 2.2 | 4 | |||
سرعت هم زدن | r/min | 73 | ||||
قدرت موتور همزن | کیلووات | 2.2 | 4 | |||
اندازه ذرات خوراک | محتوای ذرات کوچکتر از 0.063 میلی متر بیش از 35-40٪ نیست. |
4. ویژگی های اصلی
(1) دستگاه انتقال دارای ساختار فشرده، عملکرد قابل اعتماد و تنظیم سرعت بدون پله است.
(2) مجهز به کوپلینگ محدود کننده گشتاور است که نقش محافظت از اضافه بار را ایفا می کند و عملکرد ایمن و قابل اعتماد موتور اصلی را تضمین می کند.
(3) شفت مرکزی یک ساختار جوش داده شده است که وزن سبک، استحکام خوب، استحکام بالا و جابجایی فیلتر بزرگ دارد.بوش از مواد کامپوزیت SP است که از نظر وزن سبک و مقاوم در برابر سایش است.
(4) صفحه پلاستیکی فن شکل جدید از نوع نقطه ستاره پذیرفته شده است که وزن سبک، استحکام بالا، آبگریزی خوب، سرعت باز شدن بالا، کم آبی و اثر کیک زدایی خوب، رطوبت کیک فیلتر کم است. عمر طولانی، مقاوم در برابر خوردگی و مناسب برای دکوراسیون؛
(5) پارچه فیلتر با سیم فولادی ضد زنگ بافته شده است که دارای اثر فیلتر خوب، رطوبت کیک فیلتر کم، سرعت حذف کیک بالا و عمر طولانی است.
(6) جعبه پر کردن آب بندی شناور از نوع همزن به کار گرفته شده است که به شفت همزن اجازه می دهد تا حد معینی شناور شود، اثر آب بندی خوب است و قطعات آب بندی به راحتی جایگزین می شوند.
(7) استفاده ترکیبی از دمش آنی هوا و دستگاه تخلیه اسکراپر معلق نه تنها سرعت تخلیه بالایی دارد (تا 90٪)، بلکه اسکراپر می تواند با دیسک فیلتر حرکت کند و دیسک فیلتر در وضعیت نیرو خوبی قرار دارد. ، کاهش بار روی هاست؛
(8) علاوه بر مزایای فوق، محصولات جدید سری GPY20-120 با توجه به اندازه فونداسیون و درگاه تخلیه طراحی شده اند که برای نوسازی کارخانه قدیمی و تجدید تجهیزات مناسب است.

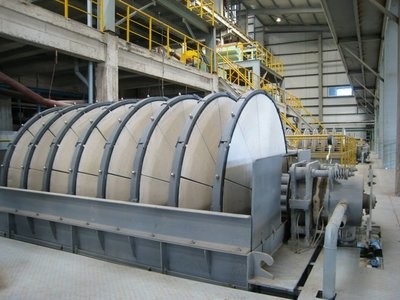

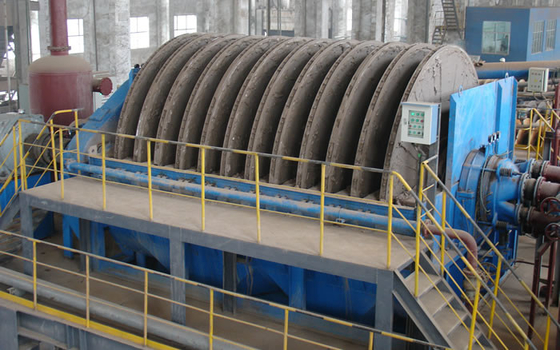

5. توضیح عکس تجهیزات سنگ معدن
