HRC50 ~ 55 توپ آسیاب چرخ دنده حداقل قطر 100 میلی متر تا 15000 میلی متر

HRC50 ~ 55 میل دور دنده حداقل قطر 100 میلی متر تا 15000 میلی متر

1. الزامات فنی یک حلقه بزرگ CITICIC Gear
(1) قبل از نرمال کردن سطح درمان سخت شدن پیش درمان، سختی باید HB210 ~ 250;عملکرد مکانیکی استحکام نهایی Rb 690MPa، تنش تسلیم Rs 490MPa، ازدیاد طول D5 11٪، کاهش سطح W 25٪، چقرمگی ضربه Ak 30J.القای دندان سخت شده، سختی HRC50 ~ 55;عمق لایه سخت شده موثر 3 ~ 5 میلی متر.
(2) به طور کلی تشخیص نقص اولتراسونیک، کیفیت داخلی باید دو الزامات استاندارد GB7233-87 را برآورده کند.بازرسی ذرات مغناطیسی دندان و فیله، کیفیت باید دو استاندارد GB/T9444-88 را برآورده کند.
(3) توجه داشته باشید که ریخته گری R5 ~ R10 گرد نیست.
(4) پخ دندان در هر دو انتها و 1 45b.5) با عرض دندانه چرخ دنده دو و نیم حلقه ای هر جفت حلقه در امتداد لبه یک حلقه کامل ساخته شده با پیچ و مهره های با استحکام بالا، همراه با سطح دندان باید در پایین باشد. مرکز

2.چرخ دنده آسیابپارامترهای فنی

3. فرآیند تولید چرخ دنده حلقه بزرگ

(1) از خشن
ورقه های ریخته گری فولاد توسط CITIC Heavy Machinery Co., Ltd. کارخانه آهنگری سنگین که توسط استاندارد GB11352-89 اداره می شود، الزامات مدل سازی را با توجه به فرآیند ریخته گری، ذوب، ریخته گری، جعبه های ضربه، تمیز کردن، ریخته گری پانسمان مشخص می کند.در طول بازرسی و پذیرش توسط نقشه ها و الزامات فنی برای فولاد بلانک
چک، مطابق با استانداردهای JB/T6402-92 صادر شده پس از پذیرش
روال پایین.
(2) خشن کردن
با ترسیم و بیرون ماندن کمک هزینه، تراز، اتصال، پردازش در داخل و خارج از دایره، ترکیب فرز صورت، حفاری و سایر فرآیندها عبور می کند.
(3) آسیب اکتشاف
تشخیص کلی نقص اولتراسونیک، کیفیت داخلی باید دو الزام استاندارد GB7233-87 را برآورده کند.
(4) عادی سازی پیش درمان
جفت های نیمه حلقه نرمال کننده و معتدل، سازماندهی خوبی را برای سخت شدن سطح بعدی فراهم می کند.نقشه های فشار تغییر شکل چرخ دنده نیمه حلقه بازرسی پس از عملیات حرارتی.
(5) ماشینکاری
ابتدا دو حلقه و نیم با پیچ و مهره های با استحکام بالا ساخته می شود که حلقه را به طور کلی به هم متصل می کند، روند کلی با کشیدن یک دایره Quannei Wai دندان ها و انتهای بالا و پایین و سپس کشیدن و ماشینکاری مورد نیاز فرآیند فرز ساخته می شود.
(6) حذف استرس پردازش
حلقه کلی آنیل شد تا استرس از بین برود.
(7) سخت شدن کلی سطح حلقه
اگر در امتداد سطح دندان آلوئولی سخت شدن القاء، سختی HRC50 ~ 55، عمق لایه سخت شده موثر 3 ~ 5 میلی متر.
(8) بازرسی نهایی
اول، رفع فرکانس تشخیص، سختی پس از معتدل کردن چرخ دنده حلقه، الزامات نقشه ها را برآورده می کند.در مرحله دوم، برای تشخیص اینکه آیا حداکثر قطر بیرونی بزرگتر اندازه D6944 به عنوان تغییر شکل 3 میلی متر، اصلاح مکانیکی مورد نیاز تا زمانی که واجد شرایط.ثالثاً، بازرسی ذرات مغناطیسی دندان و فیله، کیفیت باید دو الزامات استاندارد GB/T9444-88 را برآورده کند.در نهایت با توجه به نقشه ها و الزامات فنی برای بازرسی نهایی.

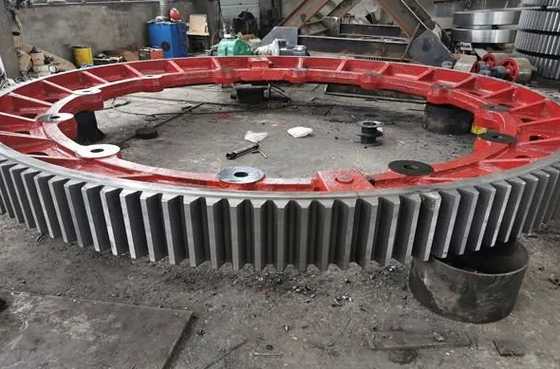

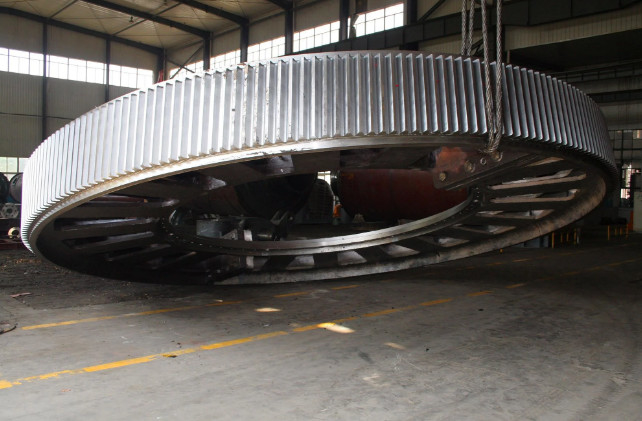

4.چرخ دنده آسیابتوضیح عکس
