جزئیات محصول:
پرداخت:
|
| نام محصول: | لوله مارپیچ | وضعیت: | جدید |
|---|---|---|---|
| تایپ کنید: | تجهیزات پانسمان سنگ معدن | کاربرد: | سنگ و مواد فله |
| ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
| صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
| برجسته: | مواد انبوه ناودان مارپیچی گرانشی,ناودان مارپیچی گرانشی متحرک,ناودان مارپیچی با پیکربندی مناسب |
||
تجهیزات پانسمان سنگ معدن لوله مارپیچی بدون قطعات متحرک پیکربندی مناسب
1. دامنه کاربرد ناودان مارپیچی
برای مرتب سازی آهن، قلع، تنگستن، تانتالم، نیوبیم، طلا، زغال سنگ، مونازیت، روتیل، زیرکون و سایر کانی های فلزی و غیرفلزی با وزن مخصوص کافی مناسب است.
2. پارامترهای فنی تجهیزات پانسمان سنگ معدن
| مدل | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
| قطر خارجی (میلی متر) | 1200 | 900 | 600 | 400 | |
| گام (میلی متر) | 900 720 540 | 675، 540، 405 | 450، 360، 270 | 240، 180 | |
| نسبت فاصله به قطر (گام/قطر) | 0،75، 0.6، 0.45 | 0.75، 0.6، 0.45 | 0.75، 0.6، 0.45 | 0.6، 0.45 | |
| تمایل جانبی (درجه) | 9 درجه | 9 درجه | 9 درجه | 9 درجه | |
| حداکثر در هر واحد | 4 | 4 | 3 | 2 | |
| تعداد سر مارپیچی نصب شده | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
| اندازه سنگ معدن خوراک (میلی متر) | 25-55 | 25-55 | 25-55 | 25-55 | |
| غلظت تغذیه (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
| قطر | L(mm) | 1360 | 1060 | 700 | 460 |
| W(mm) | 1360 | 1060 | 700 | 460 | |
| H(mm) | 5230 | 4000 | 2600 | 1500 | |
| وزن (کیلوگرم) | 600 | 400 | 150 | 50 | |
3. اصل کار لوله مارپیچ
تقسیم کننده آزادانه روی صلیب (یا سه پایه) میز پشتیبانی قرار می گیرد.خمیر یکنواخت به آرامی از طریق شیار تغذیه نصب شده در انتهای سر شیار مارپیچ برای مرتب سازی به سطح شیار مارپیچ وارد می شود.انتهای شیار مارپیچ مجهز به یک شیار رهگیری محصول از نوع بلوک دریچه است که محصولات مرتب شده را در جهت شعاعی به سه (یا چهار) درجه تقسیم می کند.عرض برش هر محصول را می توان با تنظیم موقعیت بلوک شیر تغییر داد.سطل جمع آوری محصول یک استوانه حلقوی متحدالمرکز است که جریان های سنگ معدن چند سر رهگیری شده را به طور جداگانه جمع آوری و صادر می کند.سطح مقطع لوله مارپیچ، تغییر شیب منحنی به ویژه برای انتخاب مواد ذرات ریز مناسب است.تجهیزات پردازش مواد معدنی دارای مزایای ساختار ساده، بدون قطعات متحرک، وزن سبک، بدون سر و صدا، پیکربندی راحت، نصب و نگهداری است.
4. مشخصات ساختاری لوله مارپیچ
لوله مارپیچی پلاستیکی تقویت شده با الیاف شیشه از شش قسمت تشکیل شده است: فیدر، فیدر سنگ معدن، شیار مارپیچی، شیار رهگیری محصول، سطل جمع آوری محصول و براکت شیار (شامل ضربدر یا سه پایه).شیار مارپیچ تشکیل شده توسط ورقه های مارپیچی جزء اصلی است.قطعات مارپیچ از پلاستیک تقویت شده با الیاف شیشه (پلاستیک تقویت شده با الیاف شیشه) ساخته شده اند و توسط پیچ و مهره به یکدیگر متصل می شوند.سطح انتخاب شده از شیار مارپیچ دارای یک لایه پیش ساخته مقاوم در برابر سایش است.تجهیزات فرآوری مواد معدنی دارای مزایای وزن سبک، استحکام و دوام هستند.قسمت فوقانی شیار مارپیچ با یک فیدر چند لوله ای و سنگ معدنی با توزیع یکنواخت ارائه شده است که کنترل آن آسان است.

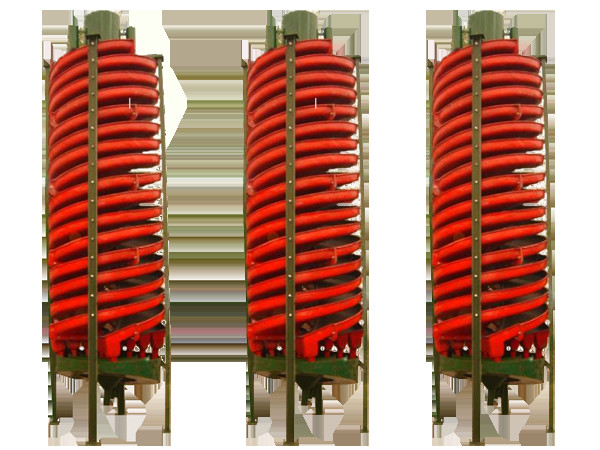

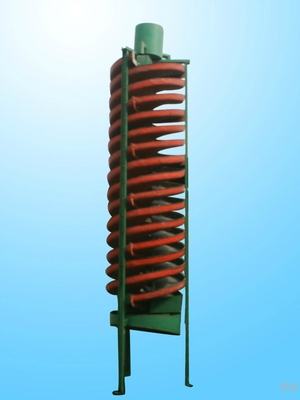

5. توضیح عکس تجهیزات سنگ معدن
