جزئیات محصول:
پرداخت:
|
نام محصول: | جیگ ذرات بزرگ | وضعیت: | جدید |
---|---|---|---|
تایپ کنید: | تجهیزات پانسمان سنگ معدن | کاربرد: | سنگ و مواد فله |
ضمانتنامه: | 12 ماه | Uasge: | مصالح ساختمانی، شیمیایی |
صنعت کاربرد: | کارخانه سیمان، کارخانه فولاد، کارخانه شیمیایی و زباله سوز | بندر: | چینگ دائو، تیان جیان، شانگهای |
سکته: | 0-26 میلی متر | ناحیه صفحه نمایش: | 0.015-2.7 متر مربع |
وزن: | 130-2000 کیلوگرم | قدرت: | 0.55-1.5 کیلو وات |
برجسته: | جیگ دیافراگم ذرات بزرگ,جک دیافراگم 12 میلیمتری,جداکننده دیافراگم 12 میلیمتری |
تجهیزات پانسمان سنگ معدن ذرات بزرگ، حداکثر اندازه خوراک 12 میلی متر
1. معرفی اولیه جیگ
جیگ دیافراگم دو سطلی به دو نوع دستگاه چپ و سطح راست تقسیم می شود.این جیگ یک الک ثابت است.این برای جداسازی سنگهای فلزی مانند پلاسر حاوی تنگستن و طلا، سنگ معدن انتخابی قلع و غیره مناسب است. میتوان از آن برای مواد ریزدانه و درشت دانه استفاده کرد.در هر مورد جداکننده مرتب سازی، حداکثر اندازه ذرات 12 میلی متر است.
2. پارامترهای فنی تجهیزات پانسمان سنگ معدن
مدل |
ناحیه صفحه نمایش (متر مربع) |
اندازه ذرات تغذیه (میلی متر) |
ظرفیت (t/h) |
سکته (میلی متر) |
فلاش (بار در دقیقه) |
آب اضافه کن (تن ساعت) |
فشار آب (kg/cm²) |
موتور اصلی |
وزن (کیلوگرم) |
|
مدل | توان (KW) | |||||||||
جیگ دیافراگمی 100×150 | 0.015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80L-4 | 0.55 | 130 |
جیگ دیافراگم 300×450 دو محفظه | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90S-4 | 1.1 | 745 |
1000×1000 جیگ مخروطی متحرک پایین | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100L-6 | 1.5 | 1700 |
جیگ مخروطی-دیافراگمی 370×360 متحرک پایین | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90S-4 | 1.1 | 240 |
جیگ دیافراگمی متحرک جانبی ذوزنقه ای چرم صنعتی | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90S-4 | 1.1 | 2000 |
670×920 جیگ | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. ساختار و دستورالعمل های استفاده
ساختار دیافراگم دو سطلی LTS300×450 از قطعات اصلی مانند بدنه، دستگاه انتقال، جداکننده آب، دیافراگم و دریچه توقف تشکیل شده است.این به دو قسمت تقسیم می شود، ناحیه جیگینگ و ناحیه دیافراگم.فرآیند جیگ با هم زدن محیط (آب) ناشی از حرکت رفت و برگشتی بالا و پایین دیافراگم لاستیکی انجام می شود.موتور قرقره بزرگ را برای چرخش از طریق تسمه V حرکت می کند، به طوری که شاتون روی شفت خارج از مرکز بالا و پایین حرکت می کند و بازوی راکر متصل به این شاتون نیز به سمت بالا و پایین حرکت می کند.دو شاتون دیگر روی بازوی راکر وجود دارد که دیافراگم لاستیکی را به هم متصل می کند تا دیافراگم بتواند به صورت رفت و برگشتی به سمت بالا و پایین حرکت کند.ورزش، جیغ زدن.
با توجه به اندازه ذرات سنگ معدنی که قرار است فرآوری شود، می توان زمان ضربه شاتون را تغییر داد و ضربات مختلف را برای به دست آوردن بهترین اثر جیگینگ انتخاب کرد.راه تعویض کورس تعویض قرقره کوچک است.دو ضربه وجود دارد: 322 بار در دقیقه.420 بار در دقیقهروش انتخاب ضربه به این صورت است که پیچ و مهره تنظیم را باز کنید، پین موقعیت یابی را بیرون بکشید و موقعیت نسبی را بین آستین تنظیم خارج از مرکز و شفت خارج از مرکز بچرخانید.11 ضربه مختلف (0-25.3 میلی متر) وجود دارد.
از آنجایی که یک الک به بالای الک کار اضافه می شود، می توان از دستگاه جیگ برای رسیدگی به مواد با اندازه ذرات ناهموار استفاده کرد.(توجه: ممکن است این صفحه مطابق با الزامات سفارش تهیه نشود) پس از ارسال سنگ معدن خام انتخابی به محفظه جیگینگ، ذرات سنگ معدن بر اساس وزن مخصوص خود به دلیل هم زدن دیافراگم در محیط طبقه بندی می شوند.ذرات سنگ معدن ریز و سنگین از شکاف بین ذرات بستر مصنوعی عبور می کنند و سوراخ الک، ذرات درشت و سبک سنگ معدن (مواد معدنی) در لایه بالایی توسط جریان متوسط به درگاه تخلیه در انتهای الک جاروب می شوند. زیرا محفظه جیگ عقب پایین تر از محفظه جیگ جلو است.50 میلی متر، بنابراین ذرات سنگ معدن سبک از طریق صفحه دم محفظه جلو سرریز می شوند و وارد محفظه عقب می شوند و دوباره جگر می شوند.ارتفاع صفحه دم را می توان در صورت لزوم تنظیم کرد تا مقدار سنگ معدن تخلیه شده را کنترل کند.کنسانتره در سطل ذخیره به طور منظم توسط لوله تخلیه تخلیه می شود.
بهینه سازی جیگ یک عملیات مرتب سازی شیار عمیق است.از آب بهعنوان یک محیط سودمند استفاده میکند و از تفاوت وزن مخصوص کانیهای انتخابی برای جداسازی استفاده میکند.دستگاههای جیگ عمدتاً از نوع دیافراگمی هستند و میزان ضربه و تعداد ضربهها بر اساس وزن مخصوص کانیهای انتخابی است.را می توان به طور انعطاف پذیر تنظیم کرد، به طور گسترده در بهره گیری از گرانش تنگستن، قلع، طلای پلاسر، هماتیت، لیمونیت، منگنز، تیتانیوم، آنتیموان، سرب، تانتالیوم، نیوبیم و سایر فلزات استفاده می شود.
4. دامنه کاربرد جیگ
مدل های زیادی از جیگ وجود دارد.AM30 Jig یک جیگ ذرات بزرگ است.به طور گسترده در بهینه سازی گرانش تنگستن، قلع، طلای پلاسر، هماتیت، لیمونیت، منگنز، تیتانیوم، آنتیموان، سرب، تانتالم، نیوبیم و سایر فلزات استفاده می شود.با توجه به نیاز کاربر، ما می توانیم مدل های LTP34/2، LTA55/2، LTA1010/2، LTC-69/2، 2LTC79/4، 2LTC-912/4 و سایر مدل های جیگ را تولید کنیم.
6109 Trapezoidal Jig جیگ ذوزنقه ای دارای ظرفیت پردازش 20-30T در ساعت است.
جیگ دندان اره ای موج JT1070-2 دارای مزایای صرفه جویی در آب و انرژی و بهبود بازیابی ذرات ریز و مواد معدنی است.به طور گسترده ای در ذوب تنگستن، قلع، طلا، آهن، منگنز، تیتانیوم، ادزه، کروم، گوگرد و آلیاژهای مختلف استفاده می شود.استخراج سرباره فلزات و غیره
دستگاه جیگ LTA-1010/2 عمدتاً برای پردازش تنگستن، قلع، آنتیموان و سایر سنگهای معدنی در استخراج استفاده میشود.
دستگاه جیگ LTP34/2 به طور گسترده در غنی سازی تنگستن، قلع، طلا، آهن، سرب، روی، منگنز و سایر فلزات سنگین استفاده می شود.

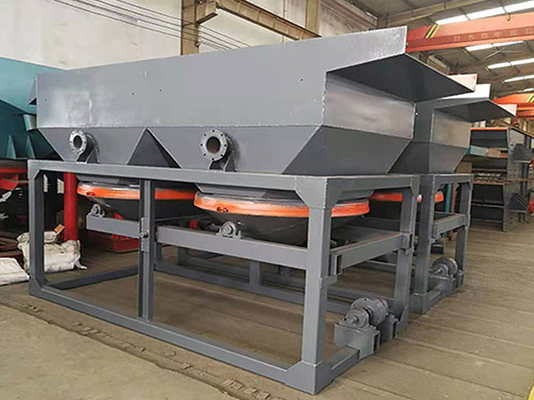

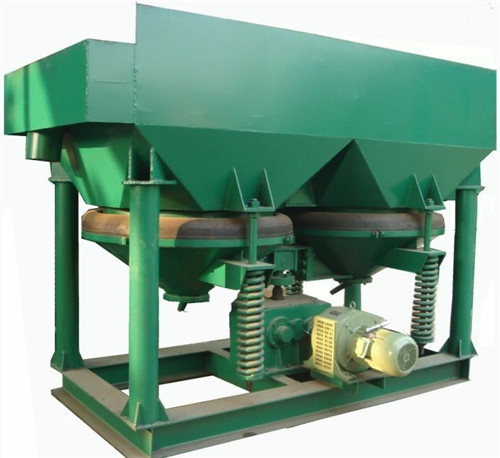

5. توضیح عکس تجهیزات سنگ معدن
