1. الزامات فنی حلقه دنده بزرگبرای چرخ دنده دور آسیاب

(1) پیش تیمار سطح قبل از خاموش کردن نرمال شده است و سختی باید HB210 ~ 250 باشد.خواص مکانیکی حد مقاومت Rb690MPa، حد تسلیم Rs490MPa، ازدیاد طول d511٪، کاهش سطح w25٪، مقدار چقرمگی ضربه Ak30J است.سخت شدن القایی دندان، سختی HRC50~55؛عمق سخت شدن موثر 3 ~ 5 میلی متر.

(2) بازرسی اولتراسونیک باید به طور کلی انجام شود و کیفیت داخلی باید الزامات ثانویه مندرج در استاندارد GB7233-87 را برآورده کند.بازرسی ذرات مغناطیسی دندان دنده و فیله انتقال، کیفیت باید الزامات استاندارد GB/T9444-88 را برآورده کند.

(3) گوشه های گرد ریخته نشده R5~R10.

(4) پخ زدن هر دو انتها و لبه ها در امتداد عرض دندان.حلقه چرخ دنده بزرگ توسط دو حلقه نیم دنده متصل شده با پیچ های با استحکام بالا به یک حلقه چرخ دنده کامل، سطح مفصل باید در مرکز پایین دندان باشد.

2. پارامترهای محصول حلقه بزرگبرای چرخ دنده دور آسیاب

3. فرآیند ساخت حلقه دندان بزرگبرای چرخ دنده دور آسیاب

(1) خالی

پرده ریخته گری فولاد توسط کارخانه ریخته گری و آهنگری سنگین CITIC Heavy Industry Machinery Co., LTD ارائه می شود.مطابق با استاندارد gb11352-89 پیاده سازی شده است.قالب گیری، ذوب، ریختن، کوبیدن جعبه، تمیز کردن و پانسمان ریخته گری با توجه به الزامات فرآیند ریخته گری.در حین بازرسی و پذیرش، بلنک فولادی ریخته‌گری شده با توجه به نقشه‌ها و الزامات فنی بررسی شده و پس از گذراندن پذیرش طبق استاندارد JB/T6402-92، فرآیند انجام می‌شود.

(2) ماشینکاری خشن

خطوط را با توجه به الزامات نقشه ها بکشید و کمک هزینه پردازش، تراز، اتصال، پردازش دایره داخلی و خارجی، سطح مشترک فرز، حفاری و سایر فرآیندها را کنار بگذارید.

(3) آسیب عامل

بازرسی اولتراسونیک باید به طور کلی انجام شود و کیفیت داخلی باید الزامات ثانویه استاندارد GB7233-87 را برآورده کند.

(4) عادی سازی پیش تیمار

حلقه نیمه نرمال شده و به صورت جفت تمپر می شود تا ریزساختار خوبی برای خاموش کردن سطح بعدی ایجاد کند.و با توجه به الزامات نقشه ها، تغییر شکل حلقه نیمه دنده را پس از عملیات حرارتی بررسی کنید.

4. معرفی مورد چرخ دنده حلقه بزرگ

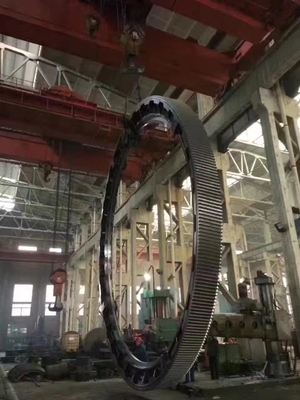

(1) بزرگترین چرخ دنده در چین -- بزرگترین چرخ دنده در جهان از خط مونتاژ در Luoyang Zhongxin Heavy Machinery Group Co., LTD ، استان هنان خارج می شود.قطر حلقه 9.936 متر، قطر داخلی 7.950 متر و وزن کلی آن 80 تن است.انتهای بیرونی حلقه با 274 دندان به ارتفاع 0.9 متر اندود شده است.

(2) Citic Heavy Machinery Co., Ltd. قرارداد تولیدی را با گروه آهن و فولاد ووهان امضا کرده است تا بزرگترین کوره زینترینگ گلوله اکسید شده جهان را برای آن بسازد.به عنوان بخش کلیدی کوره پخت، پردازش چرخ دنده های بزرگ توجه را به خود جلب می کند.پیش از این، سیتیک ماشین آلات سنگین پردازش حلقه حداکثر قطر 8.8 متر.تولید موفقیت آمیز حلقه چرخ دنده بزرگ شرکت آهن و فولاد ووهان، موفقیت قابل توجه دیگری را در تاریخ پردازش حلقه دنده چین و جهان به دست آورده است.قطر حلقه 9.936 متر، قطر داخلی 7.950 متر و وزن کلی آن 80 تن است.انتهای بیرونی حلقه با 274 دندان به ارتفاع 0.9 متر اندود شده است.تولید موفقیت آمیز حلقه دندان بزرگ، پیشرفت قابل توجه دیگری را در تاریخ پردازش حلقه دندان در چین و جهان به دست آورده است.
