تجهیزات آزمایشگاهی استخراج سنگ معدن با بازیافت بالا Jig Washbox 420/min

جعبه ماشین لباسشویی جیگ معدن آزمایشگاه تجهیزات پانسمان سنگ معدن با بازیابی بالا

1.تجهیزات پانسمان سنگ معدن  مشخصات جیگ موج دندانه اره و پارامترهای دقیق به شرح زیر است:

جیگ موج دندانه اره ای یکی از تجهیزات کلیدی بهینه سازی جاذبه است.به دلیل ظرفیت پردازش بزرگ، محدوده اندازه جداسازی گسترده، بازیابی بالا، اثر خوب، به طور گسترده ای در جداسازی طلای شنی، قلع، تنگستن، سرب، روی، آنتیموان، منگنز، الماس، سنگ آهن و سایر غیر آهنی استفاده می شود. معادن متالورژی و کشتی های استخراج طلا.jT4-2، JT1.5-2 نوع موج اره ای موج اره ای از این نوع محصولات، حداکثر اندازه ذرات تغذیه سنگ معدن می تواند به 30 میلی متر برسد، با استفاده از صفحه نمایش روی صفحه برای تخلیه سنگ معدن.از آن برای بهره مندی از سنگ معدن باریت، سنگ معدن منگنز، سنگ آهن و غیره استفاده می شود.این دارای مزایای محدوده اندازه گسترده سنگ معدن و کاهش قابل توجهی در عرضه آب زیر صفحه نمایش است.

جيگ سنتي عمدتاً توسط گريز از مركز محيطي هدايت مي شود و منحني ضربان جيگ آن عمدتاً سينوسي است.از آنجایی که سرعت بالا و پایین رفتن آب و زمان عمل ایجاد شده توسط حرکت دیافراگم اساساً یکسان است، برای شل شدن لایه بستر جیگ و طبقه بندی ذرات سنگ معدن بر اساس وزن مخصوص مناسب نیست، بنابراین بر نسبت جداسازی و سرعت بازیافت تأثیر می گذارد. تجهیزات.

جیگ موج زیگزاگ یک تجهیزات جداسازی گرانشی صرفه جویی در انرژی است که بر اساس جیک سنتی مطابق با قانون طبقه بندی نظری لایه بستر جیگ توسعه یافته و بهبود یافته است.منحنی ضربان جیگ جینگ آن زیگزاگی است، که باعث می شود جریان افزایشی سریعتر از جریان نزولی باشد: زمان بالا آمدن کوتاه و زمان سقوط طولانی است.عیوب موج سینوسی و منحنی ضربان دار در جریان بالا و پایین رفتن آب و زمان عمل یکسان را برطرف می کند، شلی بستر را افزایش می دهد، اثر استنشاقی را کاهش می دهد، ذرات سنگ معدن سنگ معدن را به طور کامل ته نشین می کند و تا حد زیادی بهبود می بخشد. ظرفیت نسبت جداسازی و میزان بازیابی تجهیزات.در مقایسه با جیگ سینوسی، Sn 3.01٪، W 5.5٪، سرب 1.63٪، روی 2.04٪.مصرف آب 30٪ -40٪ کاهش می یابد، سطح کف 1/3 کاهش می یابد، و سکته مغزی را می توان تنظیم کرد، زیرا موتور تنظیم الکترومغناطیسی برای کشیدن سکته مغزی استفاده می شود می تواند تنظیم بدون پله باشد.عملکرد آن به سطح پیشرفته داخلی رسیده است و در حال حاضر یکی از تجهیزات جداسازی گرانشی ایده آل برای صرفه جویی در انرژی است.

2.تجهیزات پانسمان سنگ معدنجیغپارامترهای محصول

(1) بررسی اجمالی دیافراگم دو سطلی

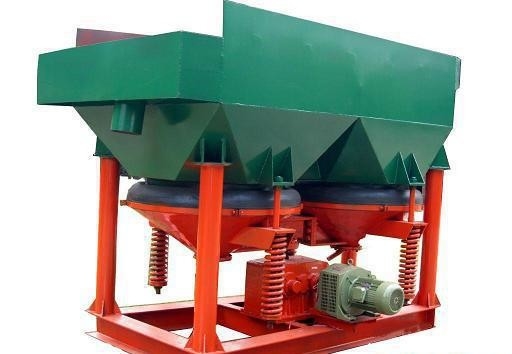

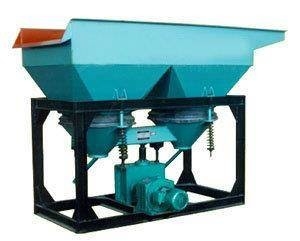

جیگ دیافراگم دو سطلی به دو نوع سطح جیگ چپ و راست تقسیم می شود.این جیگ یک الک ثابت است.مناسب برای جداسازی سنگ معدن فلزی، مانند تنگستن، طلا حاوی پلاسر، سنگ معدن قلع، و غیره، می تواند برای انتخاب مواد خوب استفاده شود، همچنین می تواند برای انتخاب مواد درشت، حداکثر اندازه ذرات تغذیه سنگ معدن استفاده شود. 6-8 میلی متر، اما در مورد جداگانه جداسازی پلاسر، حداکثر اندازه ذرات 12 میلی متر است.

(2) ساختار و دستورالعمل استفاده از دیافراگم دو سطلی

ساختار جیگ دیافراگم دو سطلی LTS300 × 450 از: بدنه، دستگاه انتقال، جداکننده آب، دیافراگم و چفت و سایر قسمت های اصلی تشکیل شده است، بدنه دارای دو اندازه قیف است، هر قیف دیافراگمی به قسمت جیگ و ناحیه دیافراگم با قسمت پایین تقسیم می شود. تقسیم بندی.فرآیند جینگ جینگ به دیافراگم لاستیکی برای انجام حرکت رفت و برگشتی بالا و پایین ناشی از محیط (آب) بستگی دارد.موتور چرخ چرمی بزرگ را از طریق تسمه مثلث می راند تا بچرخد، به طوری که شاتون روی شفت خارج از مرکز بالا و پایین حرکت می کند و بازوی راکر متصل به شاتون نیز بالا و پایین می رود و دو میله اتصال روی آن وجود دارد. بازوی راکر متصل به دیافراگم لاستیکی، به طوری که دیافراگم می شود بالا و پایین حرکت رفت و برگشتی، جینگ جینگ.

با توجه به اندازه دانه سنگ معدن تصفیه شده، میله اتصال را می توان تغییر داد و برای به دست آوردن بهترین اثر جینگ جینگ، سکته های مختلف را انتخاب کرد.روش تغییر زمان پانچ تعویض چرخ کمربند چرمی کوچک است.می تواند دو نوع زمان مشت زدن وجود داشته باشد: 322 بار در دقیقه.420 ضربه در دقیقهروش انتخاب ضربه به این صورت است که پیچ و مهره تنظیم شده را باز کنید، پین مکان یابی را بیرون بکشید و موقعیت نسبی بین آستین تنظیم خارج از مرکز و شفت خارج از مرکز را بچرخانید.11 ضربه مختلف (0-25.3 میلی متر) وجود دارد.

با توجه به اضافه شدن یک الک در بالای الک کار، می توان از جیگ برای جابجایی مواد با اندازه ذرات ناهموار استفاده کرد.(توجه: این صفحه را نمی توان با توجه به نیازهای سفارش تهیه کرد) سنگ معدن خام انتخاب شده به محفظه جینگ جینگ فرستاده می شود، به دلیل هم زدن دیافراگم، ذرات سنگ معدن در محیط با توجه به وزن مخصوص طبقه بندی می شوند.ذرات سنگ معدن ریز و سنگین از طریق شکاف و الک از ذرات بستر مصنوعی، در انبار سطل جیگ، ذرات سنگ معدن درشت و سبک بالایی (مواد معدنی) توسط جریان متوسط ​​به انتهای دهانه تخلیه غربال می ریزند، زیرا موقعیت محفظه جیگ دوم 50 میلی متر پایین تر از محفظه جیگ قبلی است، بنابراین ذرات سنگ معدن سبک از طریق صفحه دم محفظه قبلی سرریز می شوند و وارد محفظه دوم می شوند و دوباره جگر می شوند.ارتفاع موقعیت صفحه دم را می توان با توجه به نیاز به کنترل اندازه تخلیه سنگ معدن تنظیم کرد.کنسانتره در قیف ذخیره و تخلیه به صورت دوره ای از لوله تخلیه تخلیه می شود.

3. داده های فنی اصلی جیگ دیافراگم دو سطلیتجهیزات پانسمان سنگ معدن :

مشخصات محصول و پارامترهای فنی:
