CE Saw Tooth Wave Jigger Ore Parsing Equipment Ore Separating Washbox

Saw Tooth Wave Jigger Ore Parsing Ore Washbox جدا کننده سنگ معدن

1. تجهیزات پانسمان سنگ معدنجیغپارامترهای محصول

(1) بررسی اجمالی دیافراگم دو سطلی

جیگ دیافراگم دو سطلی به دو نوع سطح جیگ چپ و راست تقسیم می شود.این جیگ یک الک ثابت است.مناسب برای جداسازی سنگ معدن فلزی، مانند تنگستن، طلا حاوی پلاسر، سنگ معدن قلع، و غیره، می تواند برای انتخاب مواد خوب استفاده شود، همچنین می تواند برای انتخاب مواد درشت، حداکثر اندازه ذرات تغذیه سنگ معدن استفاده شود. 6-8 میلی متر، اما در مورد جداگانه جداسازی پلاسر، حداکثر اندازه ذرات 12 میلی متر است.

(2) ساختار و دستورالعمل استفاده از دیافراگم دو سطلی

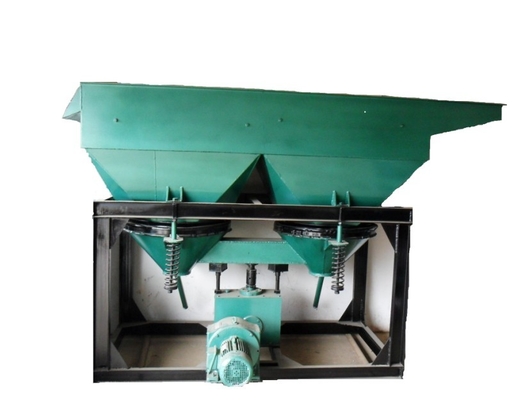

ساختار جیگ دیافراگم دو سطلی LTS300 × 450 از: بدنه، دستگاه انتقال، جداکننده آب، دیافراگم و چفت و سایر قسمت های اصلی تشکیل شده است، بدنه دارای دو اندازه قیف است، هر قیف دیافراگمی به قسمت جیگ و ناحیه دیافراگم با قسمت پایین تقسیم می شود. تقسیم بندی.فرآیند جینگ جینگ به دیافراگم لاستیکی برای انجام حرکت رفت و برگشتی بالا و پایین ناشی از محیط (آب) بستگی دارد.موتور چرخ چرمی بزرگ را از طریق تسمه مثلث می راند تا بچرخد، به طوری که شاتون روی شفت خارج از مرکز بالا و پایین حرکت می کند و بازوی راکر متصل به شاتون نیز بالا و پایین می رود و دو میله اتصال روی آن وجود دارد. بازوی راکر متصل به دیافراگم لاستیکی، به طوری که دیافراگم می شود بالا و پایین حرکت رفت و برگشتی، جینگ جینگ.Saw Tooth Wave Jigger Ore Parsing Ore Washbox جدا کننده سنگ معدن

با توجه به اندازه دانه سنگ معدن تصفیه شده، میله اتصال را می توان تغییر داد و برای به دست آوردن بهترین اثر جینگ جینگ، سکته های مختلف را انتخاب کرد.روش تغییر زمان پانچ تعویض چرخ کمربند چرمی کوچک است.می تواند دو نوع زمان مشت زدن وجود داشته باشد: 322 بار در دقیقه.420 ضربه در دقیقهروش انتخاب ضربه به این صورت است که پیچ و مهره تنظیم شده را باز کنید، پین مکان یابی را بیرون بکشید و موقعیت نسبی بین آستین تنظیم خارج از مرکز و شفت خارج از مرکز را بچرخانید.11 ضربه مختلف (0-25.3 میلی متر) وجود دارد.

با توجه به اضافه شدن یک الک در بالای الک کار، می توان از جیگ برای جابجایی مواد با اندازه ذرات ناهموار استفاده کرد.(توجه: این صفحه را نمی توان با توجه به نیازهای سفارش تهیه کرد) سنگ معدن خام انتخاب شده به محفظه جینگ جینگ فرستاده می شود، به دلیل هم زدن دیافراگم، ذرات سنگ معدن در محیط با توجه به وزن مخصوص طبقه بندی می شوند.ذرات سنگ معدن ریز و سنگین از طریق شکاف و الک از ذرات بستر مصنوعی، در انبار سطل جیگ، ذرات سنگ معدن درشت و سبک بالایی (مواد معدنی) توسط جریان متوسط ​​به انتهای دهانه تخلیه غربال می ریزند، زیرا موقعیت محفظه جیگ دوم 50 میلی متر پایین تر از محفظه جیگ قبلی است، بنابراین ذرات سنگ معدن سبک از طریق صفحه دم محفظه قبلی سرریز می شوند و وارد محفظه دوم می شوند و دوباره جگر می شوند.ارتفاع موقعیت صفحه دم را می توان با توجه به نیاز به کنترل اندازه تخلیه سنگ معدن تنظیم کرد.کنسانتره در قیف ذخیره و تخلیه به صورت دوره ای از لوله تخلیه تخلیه می شود.

Saw Tooth Wave Jigger Ore Parsing Ore Washbox جدا کننده سنگ معدن

2. داده های فنی اصلی جیگ دیافراگم دو سطلیتجهیزات پانسمان سنگ معدن :

مشخصات محصول و پارامترهای فنی:

Saw Tooth Wave Jigger Ore Parsing Ore Washbox جدا کننده سنگ معدن

Saw Tooth Wave Jigger Ore Parsing Ore Washbox جدا کننده سنگ معدن

بسته به توانایی تحقیقات علمی قوی شرکت ما و توانایی تولید و فروش، با تکیه بر فناوری تولید پیشرفته و بالغ در منطقه خوشه صنعت ماشین آلات معدن Luoyang، ما با شرکت های بزرگ شناخته شده در داخل و خارج از کشور برای ارائه خدمات فنی و مجموعه های کامل همکاری کرده ایم. تجهیزات برای پروژه های کلیدی در معدن ملی، متالورژی، مصالح ساختمانی، بالابر، برق، فلزات غیر آهنی، حفاظت از محیط زیست، صنایع شیمیایی، نفت و سایر صنایع.قطعات یدکی.این شرکت با تکیه بر فناوری نوآورانه، محصولات جدید و خدمات پس از فروش بی نقص، اعتماد و حمایت بیش از پیش مشتریان داخلی و خارجی را به خود جلب کرده است.
