جزئیات محصول:
پرداخت:
|
تولید - محصول: | جداکننده شناور | ظرفیت: | 0.2-8، 0.2-38 m3/min |
---|---|---|---|
قدرت موتور (کیلو وات): | 5.5 کیلو وات | وزن: | 468-4486 کیلوگرم |
قطر پروانه: | 300 میلی متر | سرعت چرخش پروانه: | 191-400 دور در دقیقه |
ضمانتنامه: | 12 ماه | تایپ کنید: | تجهیزات پانسمان سنگ معدن |
برجسته: | دستگاه فلوتاسیون معدن مس,دستگاه فرآوری سنگ معدن 5.5 کیلووات,دستگاه فلوتاسیون 5.5 کیلووات |

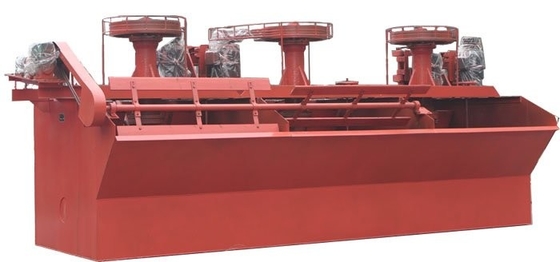

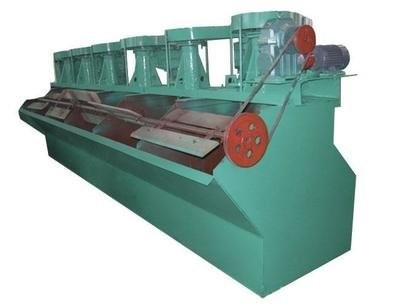

دستگاه فلوتاسیون معدن مس و دستگاه پردازش سنگ معدن سرب
1. معرفی دستگاه فلوتاسیون oتجهیزات لباس پوشیدن مجدد
دستگاه فلوتاسیون برای جداسازی فلزات غیرآهنی و همچنین برای جداسازی غیر فلزات مانند سنگ زغال سنگ، تالک مناسب است.
دستگاه شناور از مخزن نوع "U"، باد کردن شفت توخالی و استاتور تعلیق، به ویژه پروانه جدید استفاده می کند.این یک پروانه مخروطی شکل است که تیغههای آن با زاویه به سمت عقب متمایل شده است، شبیه چرخهای پمپ گریز از مرکز با سرعت ویژه بالا.دارای مقدار زیادی خمیر، هد فشار کم، مصرف برق کم و ساختار ساده است.یک توزیع کننده هوای استوانه ای متخلخل نیز در محفظه پروانه تعبیه شده است، به طوری که هوا می تواند از قبل به طور یکنواخت در بیشتر نواحی تیغه پروانه پراکنده شود و یک رابط تماس پالپ و هوا بزرگتر ایجاد کند.
2.استفاده و نگهداری از دستگاه فلوتاسیونoتجهیزات لباس پوشیدن مجدد
(1) ظرفیت کار و ساعات کار دستگاه فلوتاسیون مانند سایر ماشین ها توسط تعمیر و نگهداری تعیین می شود و قسمت اصلی کار معمولی تمام 3-4 ماه کار به دقت بررسی شده است، اما در چند ماه اول کار دستگاه شناور جدید باید مرتباً بررسی شود.
(2) فقط پرسنل ماهر می توانند بازرسی را انجام دهند.
(3) به منظور اطمینان از تعویض به موقع قطعات فرسوده و کاهش زمان خرابی، ما باید همیشه مجموعه کاملی از قطعات را در انبار نگهداری کنیم.با توجه به شرایط مختلف، برای تعیین تاریخ استفاده و ذخیره قطعات سایش.
(4) لازم است اطمینان حاصل شود که اپراتور دستگاه فلوتاسیون راهنمایی و آموزش فنی داده شده است تا کاملاً با دستگاه آشنا باشد.
3.پارامترهای فنی دستگاه فلوتاسیونOتجهیزات لباس پوشیدن مجدد
Oتجهیزات لباس پوشیدن مجددداده های تکنیکی: دستگاه فلوتاسیون XJM
مدل | XJM-1 | XJM-2 | XJM-3 | XJM-4 | XJM-8 | XJM-16 | XJM-24 | XJM-38 | |
ابعاد چاه | طول (میلی متر) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
عرض (میلی متر) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
ارتفاع (میلی متر) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
تک وزن موثر (کیلوگرم) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
مکعب موثر (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
ظرفیت تولید (محاسبه شده با حجم دوغاب) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
موتور شفت اصلی | مدل | Y132M2-6 | Y160M-6 | Y160L-6 | Y180L-6 | Y200L2-6 | Y280S-8 | Y280S-8 | Y280S-6 |
توان (کیلووات) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
پروانه | |||||||||
سرعت چرخش (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
قطر (میلی متر) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
ارتفاع (میلی متر) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
سرعت چرخش (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
سرعت دایره ای (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
موتور تخته لوم | مدل | Y90S-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 | Y90L-4 |
توان (کیلووات) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
سرعت چرخش (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
تخته لوم | سرعت چرخش (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
قطر (میلی متر) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
فشار باد فن (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
حداکثر مقدار تزریق هوا (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
