جزئیات محصول:
پرداخت:
|
| شرایط: | جدید | نام محصول: | چرخ دنده های پینیون |
|---|---|---|---|
| مواد: | فولاد، چدن، برنج | قطر: | سفارشی |
| زاویه فشار: | 15 تا 25 درجه | کیفیت: | بالا بالا |
| تضمین: | 1 سال | زمان تحویل: | دو تا سه ماه |

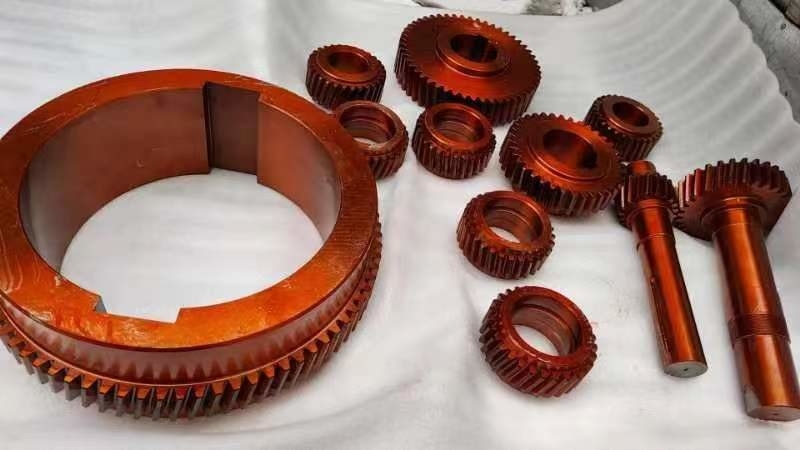

قطعات ماشینکاری CNC با دقت بالا
1.پیین کم کنندهمقدمه:
پیینین ریکوسر یکی از اجزای اصلی انتقال ریکوسر است، از طریق ترکیب انواع مختلف پیینین، برای دستیابی به کاهش سرعت ورودی و گشتاور.
قطعات ماشینکاری CNC با دقت بالا
2.پیین کم کنندهنوع:
انواع رایج پیین های کاهش دهنده عبارتند از:
(1) پیین مستقیم: ریک و پیین موازی با محور هستند، و سطح دندان خطی است، که برای انتقال کاهش سرعت بالا مناسب است.
(2) چرخ چرخدار: قفسه و چرخ چرخ در یک زاویه معین با محور قرار دارند، سطح دندان شیب دار است و دارای ویژگی های انتقال صاف است.که برای کاربردهایی با شور کم و نیاز به ارتعاش بالا مناسب است.
(3) pinion مخروطی: ریک pinion و محور در یک نقطه متقاطع هستند، سطح دندان شکل مخروطی است، مناسب برای انتقال محور چرخش موازی نیست.
قطعات ماشینکاری CNC با دقت بالا
3.کاهش دهندهماده ی پیینین:
مواد معمول استفاده شده از پیین های کاهش دهنده عبارتند از:
(1) فولاد: قدرت بالا، سختی و مقاومت در برابر فرسایش، مناسب برای بار بالا و سیستم انتقال با سرعت بالا
20CrMnTi (استاندارد چین) ، 8620 (استاندارد ایالات متحده)
40Cr (استاندارد چین) ، 5140 (استاندارد ایالات متحده)
42CrMo (استانداردی چینی) ، 4140 (استانداردی آمریکایی)
(2) آهن ریخته: مقاومت بالا در برابر ضربه و ظرفیت جذب سر و صدا، مناسب برای سرعت پایین و کاربردهای بار متوسط.
HT200 (استانداردهای چین) ، FC200 (استانداردهای ژاپن)
HT250 (استاندارد چین) ، FC250 (استاندارد ژاپن)
(3) مس: مقاومت خوب در برابر خوردگی و ویژگی های کم سر و صدا، مناسب برای الزامات دقت بالا و سیستم انتقال با سرعت پایین.
H62 (استاندارد چین) ، C28000 (استاندارد ایالات متحده)
H68 (استاندارد چین) ، C26200 (استاندارد ایالات متحده)
قطعات ماشینکاری CNC با دقت بالا
4.کاهش دهندهجدول پارامترهای پینیون:
در زیر محدوده های عددی پارامترهای مشترک پیین برای طراحی و انتخاب پیین مناسب وجود دارد:
| پارامتر | توضیحات | ارزش مرجع |
| ماژول | پارامترهای اندازه دار و چرخ | 1.0 میلی متر - 2.0 میلی متر |
| تعداد دندان ها | تعداد دندانهای پیینون | 15 تا 30 |
| زاویه فشار | فشار زاویه ای که در آن دنده وارد می شود | 15° - 25° |
| عرض دندان | عرض قفسه ی چرخ چرخ | 10 میلی متر - 15 میلی متر |
| جابجایی عادی | مقدار حرکت محوری یک دنده در صورت استفاده | 0.1 میلی متر - 0.5 میلی متر |
| زاویه مارپیچ | زاویه بیول یک پیین | 20° - 40° |
| سختی | سختی سطحی پیین | HRC 40 - HRC 50 |
| خشکی سطح دندان | خشکی سطح دندانهای پیین | Ra 1.2 μm - Ra 2.0 μm |
با انتخاب مقدار مناسب در محدوده پارامتر مطابق با الزامات واقعی و استانداردهای طراحی،بهره وری انتقال و قابلیت اطمینان پیینیون کاهش دهنده تضمین می شود..
قطعات ماشینکاری CNC با دقت بالا
5خلاصه:
چرخ چرخ دار به عنوان یکی از اجزای مهم انتقال در چرخ چرخ دار، انواع زیادی برای انتخاب وجود دارد، از جمله چرخ چرخدار مستقیم، چرخ چرخدار و چرخ چرخدار.بسته به الزامات درخواستدر طراحی و انتخاب پیینون، می توان از مواد مختلف مانند فولاد، آهن یا مس را انتخاب کرد تا به مقاومت مورد نیاز، مقاومت در برابر لباس و کنترل سر و صدا برسد.به محدوده عددی در جدول پارامتر اشاره دارد.، با توجه به ماژول، تعداد دندان ها، زاویه فشار، عرض دندان، جابجایی طبیعی، زاویه هلیکس، سختی و خشکی سطح دندان و سایر پارامترها،می تواند عملکرد و قابلیت اطمینان پیینون را تضمین کند.
اگر به چرخ چرخ نیاز دارید، لطفاً نقشه های خود را با مشخصات فنی و پارامترها به ما بفرستید. ما در اسرع وقت از شما پیشنهاد خواهیم کرد.
