جزئیات محصول:
پرداخت:
|
شرایط: | جدید | نام محصول: | چرخ دنده پینیون |
---|---|---|---|
مواد: | 42CrMo، 20CrMnTi،40Cr | قطر: | سفارشی |
مدول: | سفارشی | تعداد دندان ها: | سفارشی |
تضمین: | 12 ماه | زمان تحویل: | دو تا سه ماه |

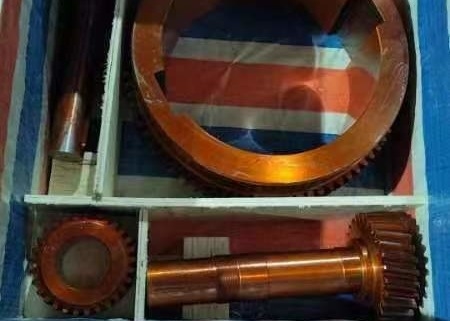

قطعات ماشینکاری CNC با دقت بالا
1.پیین کم کنندهنوع:
انواع رایج پیین های کاهش دهنده عبارتند از:
(1) پیین مستقیم: ریک و پیین موازی با محور هستند، و سطح دندان خطی است، که برای انتقال کاهش سرعت بالا مناسب است.
(2) چرخ چرخدار: قفسه و چرخ چرخ در یک زاویه معین با محور قرار دارند، سطح دندان شیب دار است و دارای ویژگی های انتقال صاف است.که برای کاربردهایی با شور کم و نیاز به ارتعاش بالا مناسب است.
(3) pinion مخروطی: ریک pinion و محور در یک نقطه متقاطع هستند، سطح دندان شکل مخروطی است، مناسب برای انتقال محور چرخش موازی نیست.
ماشین آلات ماشین آلات ماشین آلات ماشین آلات ماشین آلات
2.کاهش دهندهماده ی پیینین:
20CrMnTi
40Cr
42CrMo
HT200
HT250
H62
H68
ماشین آلات ماشین آلات ماشین آلات ماشین آلات ماشین آلات
3.کاهش دهندهجدول پارامترهای پینیون:
در زیر محدوده های عددی پارامترهای مشترک پیین برای طراحی و انتخاب پیین مناسب وجود دارد:
پارامتر | توضیحات | ارزش مرجع |
ماژول | پارامترهای اندازه دار و چرخ | 1.0 میلی متر - 2.0 میلی متر |
تعداد دندان ها | تعداد دندانهای پیینون | 15 تا 30 |
زاویه فشار | فشار زاویه ای که در آن دنده وارد می شود | 15° - 25° |
عرض دندان | عرض قفسه ی چرخ چرخ | 10 میلی متر - 15 میلی متر |
جابجایی عادی | مقدار حرکت محوری یک دنده در صورت استفاده | 0.1 میلی متر - 0.5 میلی متر |
زاویه مارپیچ | زاویه بیول یک پیین | 20° - 40° |
سختی | سختی سطحی پیین | HRC 40 - HRC 50 |
خشکی سطح دندان | خشکی سطح دندانهای پیین | Ra 1.2 μm - Ra 2.0 μm |
با انتخاب مقدار مناسب در محدوده پارامتر مطابق با الزامات واقعی و استانداردهای طراحی،بهره وری انتقال و قابلیت اطمینان پیینیون کاهش دهنده تضمین می شود..
ماشین آلات ماشین آلات ماشین آلات ماشین آلات ماشین آلات
اگر به چرخ چرخ نیاز دارید، لطفاً نقشه های خود را با مشخصات فنی و پارامترها به ما بفرستید. ما در اسرع وقت از شما پیشنهاد خواهیم کرد.
FQA
س: چرا ما به شرکت صنعتي لوانگ ژونگ تايي اعتقاد داريم؟
پاسخ: ۱. بیش از ۳۰ سال تجربه
2ما پیشرو در تامین حرفه ای ماشین آلات معدن، ماشین آلات ساختمانی، ماشین آلات ریخته گری و قطعات جعل شده هستیم.
3تمام محصولات گواهینامه مدیریت کیفیت ISO9901:2000 و گواهینامه CE، ROHS را به دست آوردند.
سوال: زمان تحویل:
الف:Pزمان پیشبرد هنر 1-2 ماه، ماشین آلات 2-3 ماه.
سوال: شرایط پرداخت:
A: نوع پرداخت را بپذیرید: T/T، L/C، Western union، نقد. ۳۰% سپرده در هنگام امضای قرارداد. پرداخت کامل قبل از حمل.
