جزئیات محصول:
پرداخت:
|
نام: | جداکننده لوله مارپیچ | قطر خارجی (میلی متر): | 400-1500 |
---|---|---|---|
زاویه افقی (°): | 9 درجه | شماره سر مارپیچ: | 4-2 |
وزن (کیلوگرم): | 50-800 | غلظت تغذیه (٪): | 25-55 |
نوع: | تجهیزات پانسمان سنگ معدن | ||
برجسته کردن: | آبشار مارپیچی جدایی گرانشی,پارشوت چرخشی ویژه,مواد معدنی ذرات نازک,Special Spiral Chute,Fine-Grained Minerals Spiral Chute |

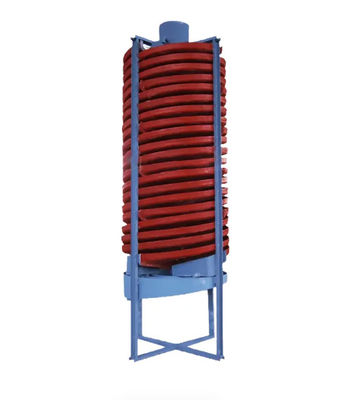

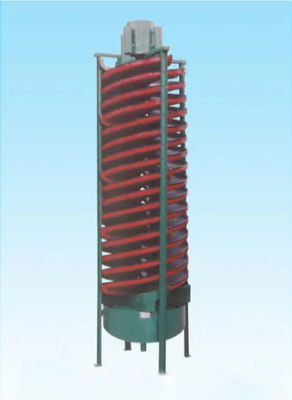

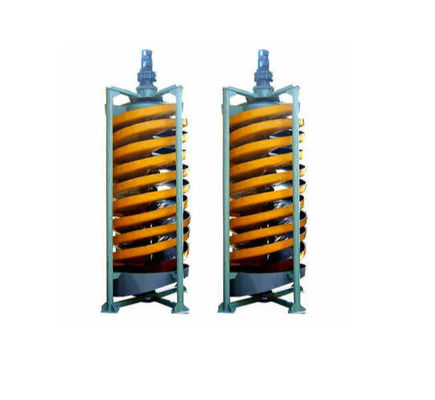

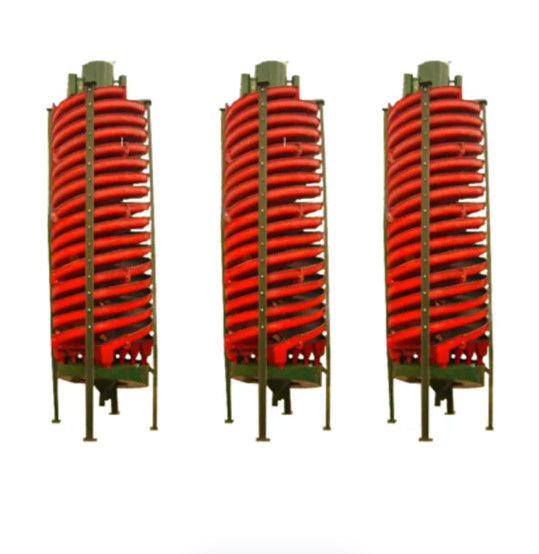

نردبان چرخش ویژه برای جدایی گرانشی مواد معدنی خرد
حوزه کاربرد
برای جدا کردن ذرات نازک آهن، قلع، وولفستم، تانتالوم، نیوبیوم، طلا، زغال سنگ، مونازیت، روتیل،زرکون و سایر مواد معدنی فلزی و غیر فلزی با وزن خاص کافیاز 0.3 تا 0.02 میلی متر.
اصل کار
جدا کننده سنگ معدنی به طور آزاد بر روی صلیب (یا سه پایه) میز پشتیبانی قرار می گیرد.پالپ یکنواخت به آرامی از طریق پالپ تغذیه ای که در انتهای اول پالپ چرخشی برای جداسازی نصب شده است، به سطح حوضه چرخشی تغذیه می شود. انتهای دم خروجی مارپیچی مجهز به یک خروجی برش محصول نوع بلوک دریچه استکه محصولات مرتب شده را به سه (یا چهار) نوع در امتداد جهت شعاعی بر اساس درجه تقسیم می کندعرض برش هر محصول با تنظیم موقعیت بلوک شیر تغییر می کند.هپر جمع آوری محصول یک سیلندر حلقه ای متمرکز است که به طور جداگانه جریان های متعدد سنگ معدنی را که متوقف شده اند جمع آوری و تخلیه می کندقطعه قطعی شیلنگ مارپیچ و تغییر شیب منحنی به ویژه برای جدا کردن مواد ذرات نازک مناسب است.اين دستگاه پردازش مواد معدني داراي ساختاري ساده است، بدون قطعات متحرک، وزن سبک، بدون سر و صدا، و برای پیکربندی، نصب و نگهداری آسان است.
ویژگی های ساختاری
نردبان مارپیچ FRP از شش بخش تشکیل شده است: دستگاه تغذیه و توزیع معدن، نردبان تغذیه معدن، نردبان مارپیچ، نردبان بازرسی محصول،هپر جمع آوری محصول و پشتیبان شیل (از جمله صلیب یا سه پایه)خروجی مارپیچی که توسط اتصال صفحه های مارپیچی شکل می گیرد، جزء اصلی آن است. صفحه های مارپیچی از پلاستیک تقویت شده فیبرگلاس (FRP) ساخته شده و با بولت ها به هم متصل می شوند.وجود دارد یک لایه لباس مقاوم از پیش ساخته شده در سطح جداسازی از شکاف مارپیچی. این تجهیزات پردازش مواد معدنی دارای مزایای سبک وزن، قوی و با دوام است. یک تغذیه سنگ معدنی چند لوله و توزیع کننده نصب شده در بالای شکاف مارپیچی،تضمین توزیع واحد سنگ معدنی و کنترل ساده.
پارامترها
مدل | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
قطر بیرونی ((ملی متر) | 1500 | 1200 | 900 | 600 | 400 | |
پیچ پیچ ((ملی متر)) | 540,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 | |
نسبت فاصله پیچ به قطر | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.75,0.6,0.45 | 0.6,0.45 | |
زاویه افقی ((°) | 9° | 9° | 9° | 9° | 9° | |
شماره سر مارپیچ | 4-2 | 4 | 4 | 4 | 4 | |
اندازه ذرات تغذیه (ملی متر) | 0.3-002 | 0.3-003 | 0.3-003 | 0.۲-۰02 | 0.۲-۰02 | |
غلظت تغذیه ((%) | 25 تا 55 | 25 تا 55 | 25 تا 55 | 25 تا 55 | 25 تا 55 | |
ظرفیت پردازش (تن/ساعت) | 8 تا 16 | ۴-۶ | 2-3 | 0.8-12 | 0.15-02 | |
ابعاد کلی | طول ((ملی متر) | 1560 | 1360 | 1060 | 700 | 460 |
عرض ((ملی متر) | 1560 | 1360 | 1060 | 700 | 460 | |
ارتفاع ((ملی متر) | 5230 | 5230 | 4000 | 26000 | 1500 | |
وزن ((کیلوگرم) | 800 | 600 | 400 | 150 | 50 |
تجهیزات رسوب معدن
تجهیزات رسوب معدن
تجهیزات رسوب معدن
