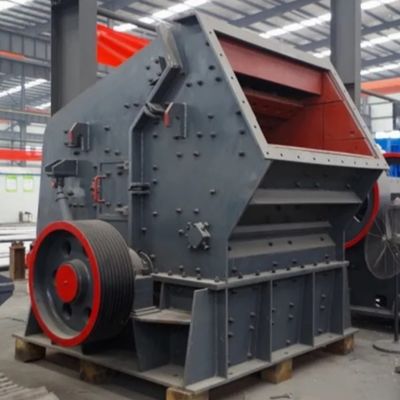

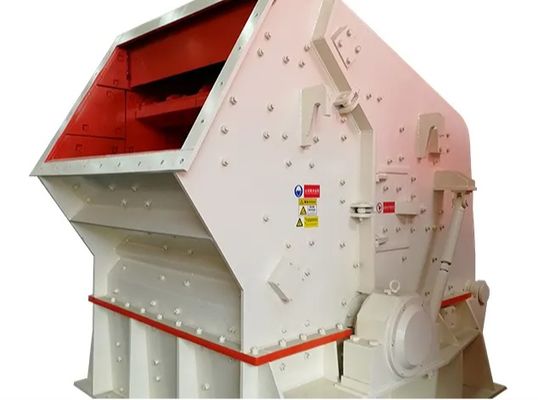

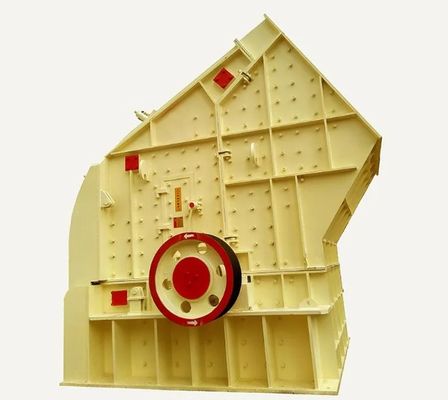

سنگ شکن ضربه ای با اندازه ذرات تغذیه بزرگ و مقاومت فشاری بالا

سنگ شکن ضربه ای با اندازه ذرات ورودی بزرگ و مقاومت فشاری بالا

سری PFQ از سنگ شکن های ضربه ای گردابی قدرتمند، یک تجهیزات خرد کننده بسیار کارآمد است که برای عملیات خرد کردن درشت، متوسط و ریز انواع مواد با مقاومت فشاری حداکثر 250 مگاپاسکال مناسب است.

اصل کارازدستگاه سنگ شکن

این دستگاه عمدتاً از محفظه خرد کننده گردابی و ناحیه خرد کننده بخش P تشکیل شده است که توسط قاب بالایی (چپ و راست)، قاب پایینی، بخش روتور، بخش تنظیم اول (بخش خرد کننده S)، بخش تنظیم دوم (بخش خرد کننده T) و بخش انتقال تشکیل شده است.
موتور توسط یک تسمه V شکل برای چرخاندن روتور با سرعت بالا هدایت می شود. مواد از درگاه تغذیه وارد محفظه سنگ شکن می شوند و توسط چکش های صفحه ای روتور با سرعت بالا ضربه می خورند. پس از ضربه خوردن توسط صفحه ضربه ای دندانه دار در بالای محفظه خرد کننده گردابی، آنها جهش می کنند و آزادانه می افتند، دائماً با موادی که متعاقباً به سمت بالا ضربه می خورند، برخورد و خرد می شوند. فشار زیاد و نیروی خمشی ایجاد شده توسط صفحه دندانه دار ضخیم و چکش صفحه ای در بالای محفظه خرد کننده P باعث می شود قطعات بزرگ و موادی که به طور کامل خرد نشده اند. حتی موادی که خرد کردن آنها بسیار دشوار است را می توان تقریباً خرد کرد و وارد محفظه خرد کننده S بعدی کرد.
فاصله بین آستر دندانه دار در محفظه خرد کننده S و صفحه چکش روتور نسبتاً کم است. مواد در اینجا تحت اصطکاک، ضربه، شکستگی و فشرده سازی قرار می گیرند تا خرد شدن متوسط حاصل شود و سپس وارد محفظه خرد کننده T برای خرد شدن ریز می شوند.
فاصله بین صفحه آستر دندانه دار محفظه خرد کننده T و صفحه چکش روتور کوچکتر است. مواد بیشتر توسط اصطکاک، ضربه، شکستگی و فشرده سازی خرد می شوند و سپس به بیرون از دستگاه تخلیه می شوند.
فاصله بین آسترهای دندانه دار محفظه های خرد کننده S و T و صفحات چکش روتور را می توان با توجه به نیاز کاربر برای اندازه ذرات مواد مختلف تنظیم کرد. محفظه خرد کننده T شکل مجهز به یک دستگاه الاستیک است. هنگامی که مواد غیر قابل شکست وارد محفظه خرد کننده T شکل می شوند، دستگاه الاستیک دارای اثر جمع شدن و بافر است که اندازه درگاه تخلیه را افزایش می دهد و به مواد غیر قابل شکست اجازه می دهد تا به بیرون از دستگاه تخلیه شوند. هنگامی که مواد غیر قابل شکست تخلیه می شوند، تحت تأثیر اثر الاستیک، درگاه تخلیه به اندازه اصلی خود باز می گردد.

ویژگی های ساختاری ازدستگاه سنگ شکن

از نظر طراحی ساختاری، یک محفظه خرد کننده گردابی منحصر به فرد و خرد کردن سه محفظه ای منحنی اتخاذ شده است. فاصله بین آستر دندانه دار و چکش در محفظه خرد کننده متوسط و ریز را می توان به راحتی تنظیم کرد تا اندازه ذرات خروجی به طور موثر کنترل شود. چکش صفحه ای با مقاومت در برابر سایش بالا، فرم نصب قابل درج؛ باز شدن چند جهته درب قاب و پیچ سرب یا دستگاه باز کننده هیدرولیک قاب جعبه بالایی عقب، تعویض قطعات آسیب پذیر و نگهداری را راحت تر می کند.
ویژگی های عملکرد
خرد کردن با راندمان بالا: دارای یک محفظه خرد کننده گردابی بزرگ و مناطق خرد کننده سه مرحله ای است که راندمان خرد کردن بالا و ظرفیت تولید زیاد را تضمین می کند.
شکل ذرات عالی: محصول به شکل مکعبی است، با شکل ذرات یکنواخت، که استانداردهای مصالح ساختمانی را برآورده می کند.
نگهداری آسان: طراحی ساختار منطقی است، با درهای چند جهته، که تعویض قطعات آسیب پذیر و انجام تعمیر و نگهداری را آسان می کند.
صرفه جویی در انرژی و حفاظت از محیط زیست: مصرف انرژی کم، خروجی بالا و مطابق با الزامات حفاظت از محیط زیست.


پارامترهای محصول دستگاه سنگ شکن

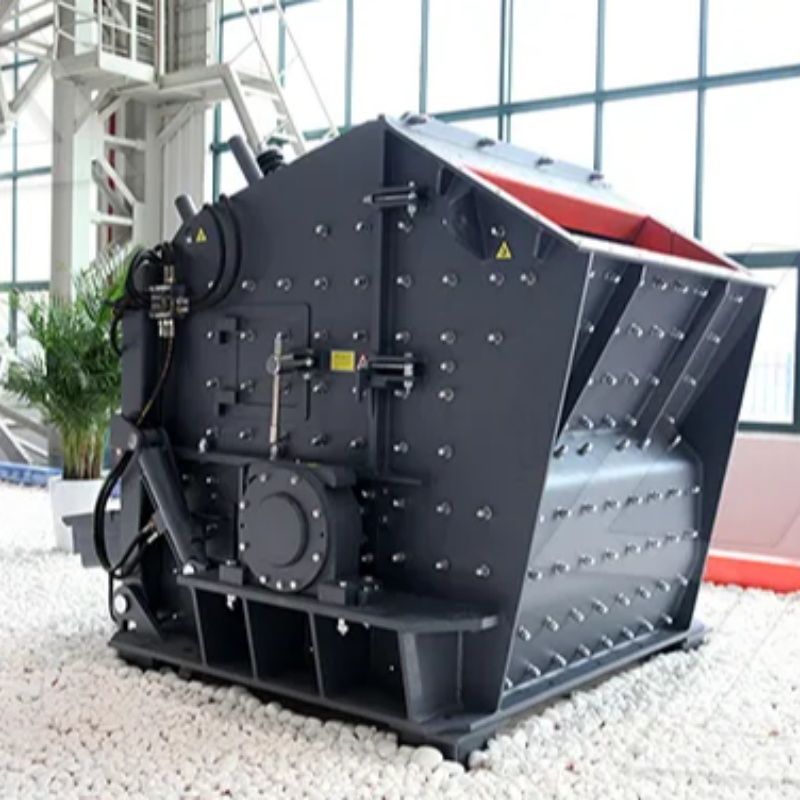

توضیحات عکس

سوالات متداول
س: چرا ما به شرکت صنایع لوییانگ ژونگتای با مسئولیت محدود اعتقاد داریم:
پاسخ: 1. بیش از 30 سال تجربه.
2. ما تامین کننده حرفه ای پیشرو ماشین آلات معدن، ماشین آلات ساختمانی، ماشین آلات ریخته گری و قطعات فورج شده هستیم
3. تمام محصولات گواهی مدیریت کیفیت ISO9901:2000 و گواهی های CE، ROHS را دریافت کرده اند.

س: زمان تحویل
پاسخ: زمان تحویل قطعات 1-2 ماه، ماشین آلات 2-3 ماه.

س: شرایط پرداخت
پاسخ: نوع پرداخت را بپذیرید: T/T، L/C، Western union، Cash.
30٪ سپرده هنگام امضای قرارداد. پرداخت کامل قبل از حمل و نقل

س: گارانتی کیفیت؟
پاسخ: زمان گارانتی: یک سال برای ماشین آلات اصلی. اگر مشکلی پیش آمد، ما مشاوره فنی ارائه می دهیم و بلافاصله راه حل پیدا می کنیم. برای آن قطعات فرسوده، ما قطعات با کیفیت بالا را برای عرضه طولانی مدت تضمین می کنیم.

س: خدمات پس از فروش؟
پاسخ: ما می توانیم راهنمای فنی برای تست عملکرد ماشین آلات و نگهداری قطعات را در صورت نیاز کاربر نهایی ارائه دهیم.
