جزئیات محصول:
پرداخت:
|
نام: | چرخ گیر کوره دوار | پردازش مواد: | آهنگری، ریخته گری، جوشکاری |
---|---|---|---|
وزن/واحد: | 100 - 60 000 کیلوگرم | حرارت درمانی: | بازپخت، عادی سازی، پرسش و پاسخ، |
تحمل ماشینکاری: | حداکثر 0.01 میلی متر | تایپ کنید: | ریخته گری و آهنگری |
استفاده شده: | لوازم جانبی کوره دوار | ضمانتنامه: | 12 ماه |
برجسته: | چرخ گیر کوره دوار ریخته گری,چرخ گیر کوره دوار آهنگری,چرخ گیر کوره گردان |

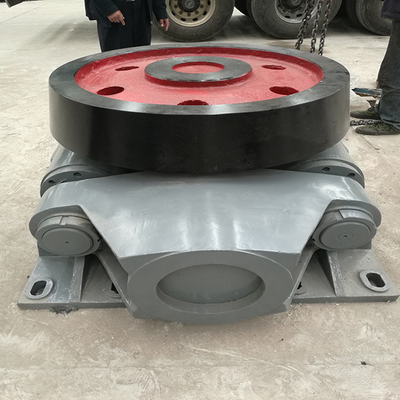

چرخ گیر کوره دوار و ریخته گری و آهنگری برای ماشین معدن
1. توضیحات محصول ازچرخ گرفتناز کوره دوارریخته گری و آهنگری
چرخ نگهدارنده هیدرولیک برای کنترل حرکت محوری بدنه کوره دوار استفاده می شود، به طوری که تسمه چرخ و چرخ نگهدارنده را می توان به طور مساوی در تمام عرض سایید، اما همچنین برای اطمینان از صاف بودن خط مرکزی بدنه کوره، به طوری که اندازه چرخ دنده به خوبی مش بندی، مصرف برق را کاهش می دهد.
2.تجزیه و تحلیل دلایل شکستچرخ گرفتن ریخته گری و آهنگری
اگرچه هیچ نقص بزرگی در سیستم هیدرولیک وجود ندارد، درمان ضعیف نیز ممکن است باعث خاموش شدن کوره و کاهش تولید شود.تجزیه و تحلیل دلایل خرابی سیستم چرخ هیدرولیک در کوره دوار:
(1) چرخ نگهدارنده به درستی نصب نشده است و تماس سطح ضعیف است
هنگام نصب چرخ نگهدارنده، خط مرکزی چرخ نگهدارنده باید با خط مرکزی طولی بدنه کوره منطبق باشد.فقط در این روش، اصطکاک غلتشی خالص بین تسمه چرخ و سطح چرخ نگهدارنده ایده آل است.هنگامی که خط مرکزی چرخ نگهدارنده تا حد زیادی از خط مرکزی طولی بدنه کوره منحرف می شود، نیروی اصطکاک در جهت بالا و پایین بر روی سطح چرخ نگهدارنده ایجاد می شود و در نتیجه چرخ نگهدارنده جابجا می شود. شکستگی پیچ غده بالایی تحت فشار زیاد یا حتی خرابی کل چرخ نگهدارنده.هنگامی که چرخ نگهدارنده به جهت چرخشی بدنه کوره نزدیک است، چرخش تسمه چرخ باعث ایجاد اصطکاک رو به پایین در سطح چرخ نگهدارنده می شود، به طوری که یاتاقان رانش در پایین تحت فشار بیش از حد قرار می گیرد و از کار می افتد.
از سوی دیگر، کوره دوار، معمولاً در هنگام نصب نیاز به شیب دارد، بنابراین پایه چرخ دنده هیدرولیک نیز دارای زاویه نصب مربوطه است، مانند چرخ دنده و چرم کمربند در جهت ارتفاع تماس برای رسیدن به بیش از 90٪ و یک بار زاویه انحراف بزرگتر است، سطح تماس فقط در قسمت بالایی یا پایینی ظاهر می شود که کمتر از 50٪ منطقه خواهد بود، بنابراین بر فاصله خمش شفت تأثیر می گذارد.گشتاور و سایر شرایط تنش باعث شکست شفت می شوند.تسمه چرخ و سطح چرخ نگهدارنده به دلیل فرآوری یا سایش ناهموار باعث ایجاد مش بندی بد می شود و در نتیجه ضربه به شفت آسیب می رساند.
(2) پیچ های صفحه پایه خیلی کوچک هستند
به طور کلی در طراحی چرخ نگهدارنده برای محاسبه و بررسی نیروی چرخ نگهدارنده و گروه پیچ اتصال صفحه پایه در نظر گرفته می شود، اما ممکن است چک کردن پیچ پایه صفحه پایه نادیده گرفته شود یا ضریب ایمنی کم باشد.
3. اقدامات حفاظت از خطا برای سیستم چرخ نگهدارنده هیدرولیک کوره دوارریخته گری و آهنگری
به منظور جلوگیری از مشکلات مشابه در آینده، ما اقدامات حفاظتی مربوطه را بر اساس تجزیه و تحلیل فوق انجام داده ایم:
(1) ساختار غیر منطقی موجود یا بخش های پنهان را بهبود بخشید.
(2) مدیریت دقیق تجهیزات، بهبود و اصلاح مشخصات عملیات امکان پذیر برای اجرای پروژه های مختلف؛
(3) در تعمیر و نگهداری میدانی، بخش مدیریت باید الزامات و شاخص های فنی نصب را به شدت تعیین کند و واحد ساخت و ساز باید ترتیبات دقیقی را برای امکان سنجی برنامه عملیاتی مطابق با الزامات انجام دهد.
(4) اطمینان حاصل شود که همه داده های بازرسی مشترک با الزامات و مشخصات مطابقت دارند.
(5) از نقاط کلیدی کنترل کیفیت مانند تداخل مناسب سوراخ شفت، خواص مکانیکی جامع شفت و سختی سطح دیسک چرخ اطمینان حاصل کنید.
(6) کنترل کنید که آیا هر پیچ به شاخص درجه مقاومت مورد نیاز می رسد یا خیر، عملکرد حلقه آب بندی مطابق با جزئیات استاندارد و سایر جزئیات است.
(7) تقویت آموزش فنی برای کارگران، انجام کار خوب در بازرسی روزانه و تعمیر و نگهداری، و گزارش هر گونه مشکل به موقع.
4. پارامترهای هیدرودمپر از کوره دوارریخته گری و آهنگری
استاندارد مواد | GB، EN، DIN، ASTM، GOST، JIS، ISO |
پردازش مواد | آهنگری، ریخته گری، جوشکاری |
حرارت درمانی | بازپخت، عادی سازی، Q&T، سخت شدن القایی |
تحمل ماشینکاری | حداکثر0.01 میلی متر |
زبری ماشینکاری | حداکثرRa 0.4 |
ماژول Gear | 8-60 |
دقت دندان ها | حداکثرایزو درجه 5 |
وزن/واحد | 100-60000 کیلوگرم |
کاربرد | معدن، سیمان، ساختمان، مواد شیمیایی، حفاری نفت، کارخانه فولاد، کارخانه قند و نیروگاه |
گواهینامه | ISO 9001 |
