| وضعیت: | جدید | نام محصول: | غلاف سر |
|---|---|---|---|
| مواد: | 45#,Q235B | حداکثر قطر: | 5000 میلی متر |
| بیشترین طول: | 8000 میلی متر | استفاده: | بالابر معدن |
| مدل: | قرقره | بندر: | تیان‌کین، چینگدائو، شانگهای |
| طبقه بندی: | ریخته گری و آهنگری | ضمانتنامه: | 12 ماه |
| برجسته: | چرخ راهنما ریخته گری و آهنگری,قیطان سر ریخته گری معدن,قفسه سر آهنگری معدن |
||

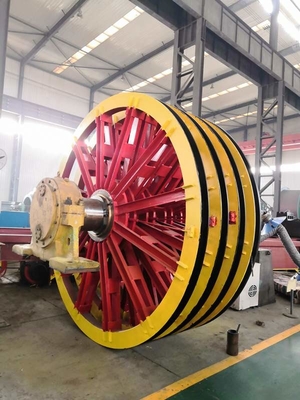

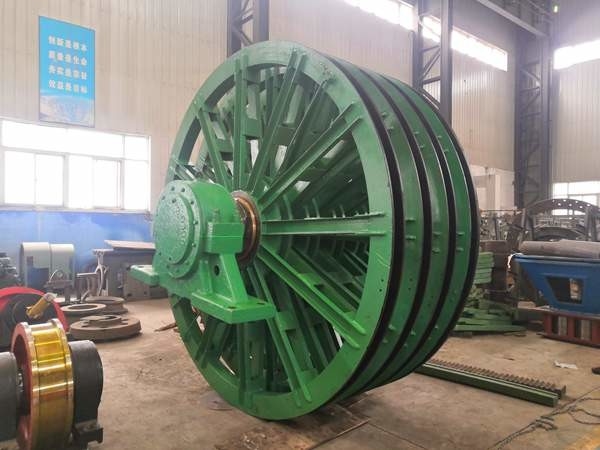

دستگاه چرخ راهنمای بالابر معدن از ریخته گری ها و آهنگری های قلاب سر
1. توضیحات محصول از غلاف سرریخته گری و آهنگری
با این فرض که دستگاه چرخ راهنما را می توان به طور کلی حمل کرد، چرخ حرکت و چرخ ثابت کل ساختار جوشکاری ریخته گری را اتخاذ می کنند.توپی چرخ و رینگ از مواد فولادی ریخته‌گری شده و پره‌ها از فولاد کانالی هستند.پس از جوشکاری، می توان کل فرآیند آنیلینگ را انجام داد.
با توجه به راحتی تعویض بوش یاتاقان برای تعمیر و نگهداری، جا برای تعویض بوش بلبرینگ برای جداسازی وجود دارد و دستگاه چرخ راهنما آرایش غیرعادی را اتخاذ می کند.
محور چرخ راهنما یکپارچه از فولاد آلیاژی کربن متوسط ساخته شده است، با چرخ سقف با جوش ریخته گری، مجهز به روکش PVC یا نایلون برای محافظت از طناب سیم.یاتاقان های غلتکی کروی وارداتی (یا داخلی)، عناصر اندازه گیری دمای بلبرینگ نیز می توانند نصب شوند.
2. ساختار محصول چرخ تاج و چرخ راهنما،ریخته گری و آهنگری
اساساً دو نوع ساختار چرخ سقف و چرخ راهنما وجود دارد: یکی ساختار پره و دیگری ساختار جوشکاری است.اولی ساختار قدیمی است، استحکام کلی ضعیف است، پره ها در استفاده آسان هستند.آستر شیار طناب از جنس چوب سخت است، پوشیدن آسان، تعویض مکرر و سر و صدا در هنگام کار.قطر داخلی چرخ شنا با بوش یاتاقان تعبیه شده است و سطح جفت گیری چرخان توسط گریس در فنجان روغن روغن کاری می شود.پس از مدت معینی استفاده، گریس خراب می شود و خشک می شود و مسیر عبور روغن مسدود می شود که برای روغن کاری مجدد مساعد نیست.بوش بلبرینگ از چدن ساخته شده است که به راحتی سایش و شکستگی دارد و حجم کار نگهداری زیاد است.
نوع جوش داده شده در ساختار برای بهبود استحکام کلی بهبود یافته است، از پلاستیک های مهندسی مقاوم در برابر سایش برای پوشش شیار طناب برای افزایش طول عمر استفاده می شود، از مواد برنجی با کیفیت بالا برای بوش یاتاقان استفاده می شود، از روغن نازک برای استفاده می شود. روغن کاری، و فنجان روغن به سمت بیرونی دایره ای چرخ شنا منتقل می شود تا عملیات پر کردن روزانه روغن را تسهیل کند.
3. پارامترهای محصول ورق-چرخ و چرخ راهنما،ریخته گری و آهنگری
| نام محصول | مال من از قلع سر استفاده می کند |
| مواد | 45#، Q235B، Q235A، Q345A، Q345B، فولاد آلیاژی، فولاد کربن و غیره |
| حرارت درمانی | نرمال کننده، بازپخت، پیری، سخت شدن و معتدل کردن |
| روند |
خالی کردن، خم شدن، چاشنی، جوشکاری، انفجار ساینده (شات بلاست)، آسیاب، حفاری، ضربه زدن، آزمایش |
| تجهیزات اصلی | تراش عمودی CNC 1.6 متر، 5 متر؛تراش افقی 8 متر، 6 متر، 5 متر;آسیاب؛دستگاه فرز و حفاری 6 متر، 4 متر، 3 متر، 2 متر.2 مجموعه ماشین تراش CNC، 2 مجموعه مرکز ماشینکاری CNC VMC 850L؛ دستگاه حفاری 80 میلی متر، 50 میلی متر.دستگاه برش پلاسما؛دستگاه برش CNC؛دستگاه خم کننده؛دستگاه نورد؛ دستگاه برش صفحه;جوشکاری زیر آب؛جوشکاری محافظ گاز؛جوشکاری قوس آرگون؛اتاق اسپری بزرگ و غیره |
| حداکثرقطر | 5000 میلی متر |
| بیشترین طول | 8000 میلی متر |
| بازرسی | بازرسی ابعاد، تست محیط خارجی، بازرسی بصری، بازرسی ورودی، بازرسی محصول نهایی، تشخیص عیب |
| حداکثروزن | 10T |
4.ویژگی های محصول Head sheavesریخته گری و آهنگری
به منظور افزایش طول عمر طناب سیم، رینگ چرخ با استفاده از آستر D660 (یا نایلون 1010) مجهز به لاینر گوه ای مقاوم در برابر سایش و فشار است.
(1) چیدمان غیر عادی: یک فضای جداسازی و مونتاژ برای جایگزینی بوش بلبرینگ در یک طرف چرخ شنا وجود دارد و فقط تعمیر و نگهداری و جایگزینی بوش بلبرینگ بدون جدا کردن کل دستگاه ورق چرخ انجام می شود.
(2) ترتیب متقارن: چهار چرخ نسبت به دو طرف صندلی بلبرینگ متقارن هستند، اما نیاز به جایگزینی بوش بلبرینگ، فقط از کل دستگاه شیف قابل حذف است.
