ریخته گری تجهیزات معدن و آهنگری چدن با کروم بالا

تجهیزات معدن ریخته گری و آهنگری با چدن با کروم بالا

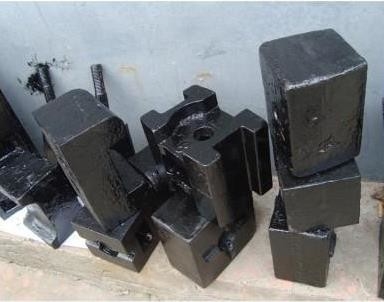

1. معرفی ریخته گری و آهنگری چدن با کروم بالا

چدن با کروم بالا (کروم > 12%) یک ماده عالی مقاوم در برابر سایش است.در مطالعه چدن با کروم بالا، به طور کلی بر روی Cr15، Cr20 و سایر چدن با کروم بالا متمرکز شده است.این مقاله تأثیر چدن با کروم فوق العاده بالا (محتوای کروم > 20 درصد)، جزء مهم چدن با کروم بالا، را بر روی تغییر خواص ریزساختار مورد مطالعه با افزایش محتوای کروم و افزودن عناصر آلیاژی مختلف تجزیه و تحلیل می‌کند.

2. انواع مختلف چدن با کروم بالا محتوای هر جزء متفاوت است:

3. فرآیند عملیات حرارتی ریخته گری و آهنگری چدن با کروم بالا

(1) فرآیند عملیات حرارتی معمول استفاده شده از چدن با کروم بالا تا دمای 950 ~ 1000 درجه سانتیگراد گرم می شود و پس از حفظ حرارت و خنک شدن هوا در دمای 200 ~ 260 درجه سانتیگراد خنک می شود.

(2) درمان گلوله سازی با دمای بالا 1140 ~ 1180 ℃ برای خنک کننده هوای 16 ساعته، می تواند به طور قابل توجهی چقرمگی ضربه و مقاومت در برابر سایش را بهبود بخشد.عملیات گلوله‌سازی در دمای بالا می‌تواند همه کاربیدها را کروی کند، که می‌تواند اثر جداسازی کاربیدهای شبکه بزرگ و پیوسته را بر روی ماتریس حذف یا کاهش دهد.کاربیدهای کروی شده توسط گلوله سازی توسط ماتریس یکنواخت تر، به ویژه توسط مقدار مشخصی آستنیت پشتیبانی می شوند.اگر زمان نگهداری به درستی کاهش یابد، می توان اثر را بر روی قسمت های نازک نیز به دست آورد.عیب این فرآیند این است که انرژی گرمایی بیشتری مصرف می کند.

(3) فرآیند بالغ عبارت است از: نرم شدن بازپخت پس از ریخته‌گری، پردازش آسان، خاموش کردن خنک‌کننده هوا و تعدیل استرس در دمای پایین پس از پردازش.سختی به طور کلی باید HRC58-62 باشد که بیشتر برای قطعات مقاوم در برابر سایش و سایش مانند قطعات پمپ دوغاب سرباره استفاده می شود.

(4) ما در اینجا یک پایه تولید کروم بالا داریم، به طور کلی Cr24، Cr26، Cr28، Cr15Mo3، Cr26 را ارائه می دهیم

توپ سنگ زنی با کروم بالا، Cr%=10.2~10.5٪، C%=2.2~2.7٪، Si، S دو برابر صفر زیر، سختی مورد نیاز HRC> 58 ما از مایع خاموش کننده برای خاموش کردن استفاده می کنیم.پارامترهای فرآیند خاموش کردن عبارتند از: 650 ℃ برای 2 ساعت، افزایش به 960 ℃ برای 3.5 ساعت.درجه حرارت 380 ~ 400 ℃، نگهداری به مدت 4 ~ 6 ساعت.مشخصات توپ سنگ زنی φ40-φ80.فرآیند 1050 درجه سانتیگراد است، 250 ~ 350 درجه حرارت را خاموش می کند.

4. عملکرد ضد سایش و استفاده از ریخته گری و آهنگری چدن با کروم بالا

چدن با کروم بالا دارای محتوای کروم بالا، سختی خوب، مقاومت در برابر خوردگی و مقاومت در برابر اکسیداسیون است و از چقرمگی بالاتری نسبت به آهن سفید معمولی برخوردار است، بنابراین به طور گسترده در موارد مختلف سایش ساینده و شرایط مختلف سایش در دمای بالا و شرایط سایش خوردگی استفاده می شود.در حال حاضر، توپ سنگ زنی چدن با کروم بالا به طور گسترده در آسیاب گلوله خشک صنعت برق و مصالح ساختمانی استفاده می شود.در آسیاب گلوله مرطوب معدن متالورژی، توپ سنگ زنی چدن با کروم بالا نیز مقاومت سایش خوبی دارد.

امید است که این ماده در شرایط سایشی در دمای بالا دارای مقاومت سایش بالا و مقاومت در برابر حرارت عالی باشد و مقاومت در برابر سایش بالا از فاز استحکام بالا در بافت، مانند کاربید یوتکتیک و غیره ناشی می شود. مقاومت حرارتی برتر بستگی به فاز سخت سختی بالا، ماتریس و مقاومت اکسیداسیون رابط بین ماتریس و فاز سخت.اگر درک مکانیسم سایش ساینده در دمای بالا و شرایط کاری کافی نباشد، در هنگام انتخاب مواد به مقاومت در برابر سایش در دمای بالا توجهی نمی شود و در نتیجه عمر بسیار کوتاه بسیاری از قطعات ضد سایش با دمای بالا را به همراه خواهد داشت.مطالعات اولیه بر مکانیسم چسبندگی در سایش در دمای بالا تاکید داشتند.بعداً مشخص شد که در سایش دمای بالا، دمای سطح مشترک منجر به جذب، اکسیداسیون سطح اصطکاک و تغییر خواص مکانیکی ماده می‌شود، بنابراین یک شکل شکست بسیار پیچیده است.در یک جفت اصطکاک، معمولاً نه تنها یک شکل از دست دادن اصطکاک وجود دارد، بلکه معمولاً چندین مکانیسم (مانند پوسته شدن خستگی، سایش ساینده، سایش و چسبندگی اکسیداتیو و غیره) با هم وجود دارند، یا تبدیل از یک شکل به شکل دیگر رخ می دهد. در شرایط خاص.
