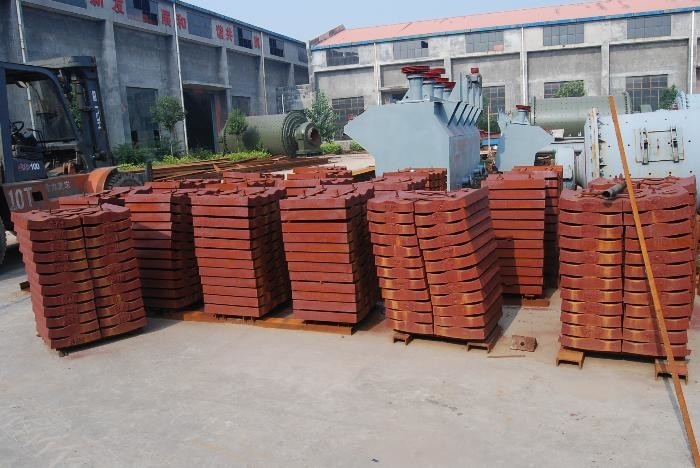

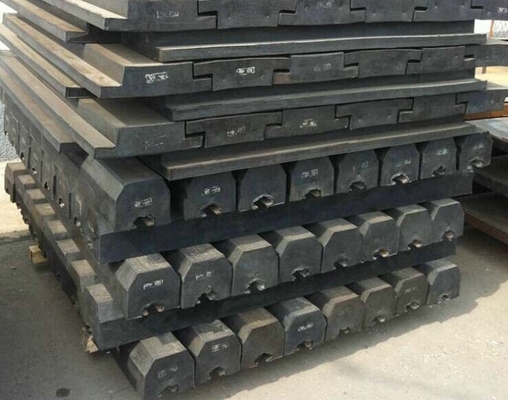

آسترهای پوسته آسیاب توپ با منگنز بالا و تخته آستر مغناطیسی

آسیاب توپ ریخته گری و آهنگری آستر و تخته پوشش مغناطیسی

1.شرح عملکرد آستر آسیاب گلوله ایریخته گری و آهنگری

با استفاده از نرم افزار ویژه شبیه سازی آستر آسیاب پیشرفته و شناخته شده بین المللی، ساختار و اندازه آستر را بهینه کنید.

لوله و صفحه پوشش انتهایی از فولاد آلیاژی کروم-مولیبدن مقاوم در برابر سایش و صفحه پوشش محدب برای بهبود عمر مفید و اثر سنگ زنی ساخته شده اند.

صفحه آستر با پیچ های سر صاف، با مهره خود قفل و واشر آب بندی محکم شده است.پیچ های اتصال دارای اقدامات آب بندی خاصی برای جلوگیری از نشتی هستند.

تعداد پیچ ​​ها برای نگه داشتن صفحه آستر 5 درصد است.

نوارهای پرکننده لاستیکی مقاوم در برابر سایش در محل اتصال پوشش انتهایی و بشکه استفاده می شود که توسط آستر مجاور ثابت می شود.

آستر لاستیکی بین سیلندر و آستر 6 میلی متر ضخامت دارد تا صدا را کاهش دهد.

صفحه آستر بر روی دیواره داخلی بشکه آسیاب گلوله ای نصب می شود تا از دیواره داخلی در برابر سایش محافظت کند و حرکت توپ فولادی را در بشکه کنترل کند.برای این منظور، صفحه آستر باید در برابر سایش مقاوم باشد، هندسه سطح مناسب باشد و ساخت، مونتاژ و جداسازی و نگهداری تا حد امکان آسان باشد.مواد آستر آسیاب گلوله ای می تواند فولاد سخت، فولاد منگنز بالا، فولاد کروم، فولاد ریخته گری آلیاژی، صفحه پوشش لاستیکی و مغناطیسی و غیره را انتخاب کند.

2.آستر آسیاب گلوله ایریخته گری و آهنگریپارامترهای محصول

3. طبقه بندی آستر آسیاب گلوله ای:

(1) صفحه پوشش فولادی با منگنز بالا (ZGMn13)

چقرمگی ضربه کافی دارد و سطح می‌تواند به سردی سخت شده و در اثر ضربه خاصی سخت و مقاوم در برابر سایش شود.بنابراین، فولاد منگنز بالا به طور گسترده ای برای ساخت تخته آستر استفاده می شود.

شرایط فنی پردازش فولاد منگنز بالا بالا است، قیمت نیز گران تر است، برای سنگ زنی بر اساس سنگ زنی خوب، مقاومت ضربه ای صفحه آستر بالا نیست، می توانید چدن آلیاژی دیگر مقاوم در برابر سایش و ارزان تر را انتخاب کنید.(آهن سفید مقاوم در برابر سایش، چدن سرد، چدن ندولار خاکی کمیاب منگنز متوسط)

(2) آستر لاستیکی

مقاومت در برابر سایش؛

به دلیل خاصیت ارتجاعی خوب لاستیک، می توان آن را در هنگام تحمل ضربه توپ فولادی تغییر شکل داد، به طوری که نیرو کم است.برای مواد نرم، عمر صفحه آستر لاستیکی 2-3 برابر بیشتر از ورق پوشش فولادی منگنزی است و هر چه سختی مواد بیشتر باشد، برتری ورق پوشش لاستیکی قابل توجه تر است.

مقاومت در برابر خوردگی؛

آستر استیل می تواند توسط دوغاب اسیدی خورده شود، اما لاینر لاستیکی به محیط اسیدی یا قلیایی، آب، بخار و غیره حساس نیست، در دمای معین فقط روغن و ازن (تولید شده توسط موتورهای پرقدرت) باعث خوردگی آن شده است.

مونتاژ و جداسازی راحت؛

صفحه پوشش لاستیکی 1/5 ~ 1/6 وزن صفحه پوشش فولادی منگنز با همان مشخصات است، بنابراین جدا کردن و مونتاژ آن راحت است.زمان نصب ورق پوشش لاستیکی فقط نیاز به نصب 1/3 ~ 1/4 صفحه پوشش فولادی منگنزی دارد.

آستر لاستیکی نازک تر است و حجم موثر سیلندر افزایش می یابد.ضخامت صفحه آستر معمولاً فقط 50 میلی متر است

پدیده گرفتگی شبکه لاستیکی کمتر از شبکه فولادی است

آستر لاستیکی در هنگام کار صدای کمتری دارد

عیب آن این است: مقاومت در برابر درجه حرارت بالا نیست، برای استفاده در دستگاه آسیاب خشک مناسب نیست.
