1. معرفیریخته گری و آهنگری پوشش انتهای آسیاب گلوله ای

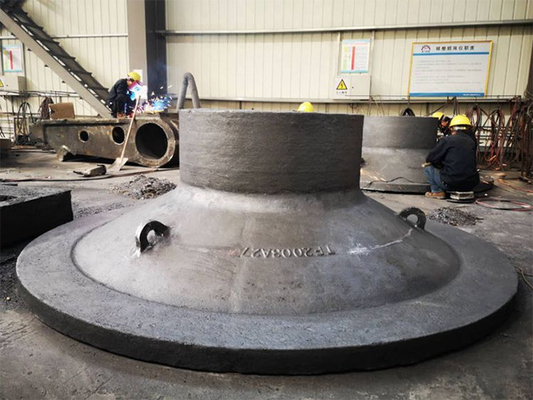

پوشش انتهایی آسیاب گلوله ای یکی از قطعات اصلی آسیاب گلوله ای است که توسط کارخانه ما تولید می شود.جنس پوشش انتهایی ZG270-500 است.

استحکام بخش خطرناک پوشش انتهایی آسیاب گلوله ای اولین مشکلی است که در طراحی پوشش انتهایی مورد توجه قرار می گیرد، زیرا بشکه آسیاب گلوله ای نسبتاً سنگین توسط پوشش انتهایی بر روی یاتاقان اصلی پشتیبانی می شود.

پوشش انتهایی آسیاب گلوله ای معمولاً کمی مخروطی است که برای در نظر گرفتن پیکربندی یاتاقان اصلی، مقاومت خمشی ژورنال و مشکل جلوگیری از تماس دنده بزرگ با پایه یاتاقان اصلی طراحی شده است.پوشش انتهایی آسیاب گلوله ای بزرگ و متوسط ​​بیشتر از فولاد ریخته گری ساخته شده است، در حالی که آسیاب گلوله ای کوچک از آهن شکل پذیر ساخته شده است.به منظور اطمینان از هم مرکز بودن محور پوشش انتهایی و استوانه، پوشش انتهایی و ژورنال معمولاً به صورت یکی ریخته می شوند.اما در مورد ظرفیت تجهیزات ذوب و ریخته گری کافی نیست، می توان آنها را به صورت جداگانه نیز ریخته گری کرد، پس از فرآوری به هم چسبانده می شوند و در نهایت فرآوری مکانیکی.

هنگام تعیین قسمت ژورنال پوشش انتهایی، باید از قبل در نظر گرفته شود که آسیاب گلوله ای توسط چرخ دنده ها (دندان های صاف، دندان های مارپیچ یا دندانه های میتر) هدایت می شود.به دلیل خطای افقی محور در حین نصب، آسیاب گلوله ای ممکن است در حین کار مقداری نیروهای محوری ایجاد کند.بنابراین برای جلوگیری از حرکت سیلندر در جهت محوری تحت تأثیر نیروهای محوری و تأثیر بر عملکرد عادی چرخ دنده، باید ژورنال را ثابت کرد.با این حال، در این مورد، باید امکان انبساط فراهم شود، زیرا بشکه در نتیجه گرما گسترش می یابد و بارگیری دشوار می شود.بنابراین، البته، دو ژورنال سیلندر را نمی توان همزمان ثابت کرد، بلکه فقط یکی را می توان ثابت کرد و دیگری را انتهای آزاد متحرک می نامند.

2. اقدامات فناوری پردازش ازریخته گری و آهنگری پوشش انتهای آسیاب گلوله ای
