جزئیات محصول:
پرداخت:
|
وضعیت: | جدید | نام: | پوشش انتهایی فولاد ریخته گری ZG270-500 |
---|---|---|---|
صنایع قابل اجرا: | کارخانه تولید، انرژی و معدن | مواد: | فولاد ریخته گری با کیفیت بالا |
فناوری پردازش: | پالایش بیرونی کوره فولاد مذاب | تایپ کنید: | ریخته گری و آهنگری |
مزیت - فایده - سود - منفعت: | مقاوم در برابر سایش | تولید - محصول: | پوشش انتهایی قطعات یدکی آسیاب گلوله ای |
برجسته: | body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { document.getElementById("mainFrame").src= "http://114.115.192.246:9080/error.html"; },Ball Mill End Cover Forgings,Forging Cast Steel End Cover |

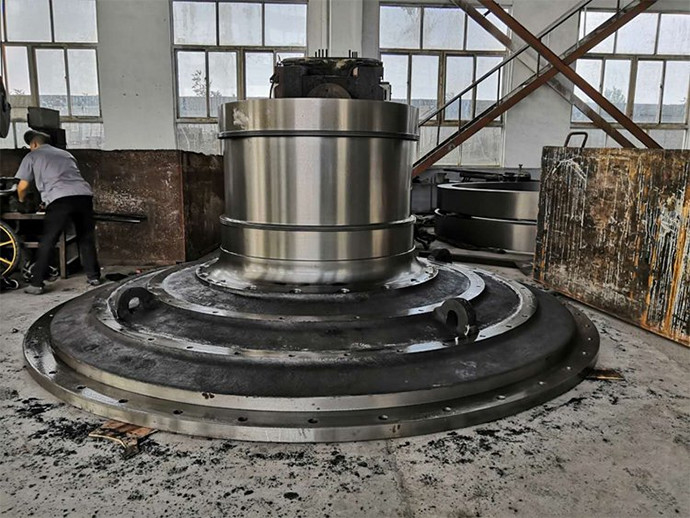

کاور انتهایی آسیاب توپ ریخته گری و آهنگری ZG270—500 کاور انتهایی فولاد ریخته گری
1. معرفیریخته گری و آهنگری پوشش انتهای آسیاب گلوله ای
پوشش انتهایی آسیاب گلوله ای یکی از قطعات اصلی آسیاب گلوله ای است که توسط کارخانه ما تولید می شود.جنس پوشش انتهایی ZG270-500 است.
استحکام بخش خطرناک پوشش انتهایی آسیاب گلوله ای اولین مشکلی است که در طراحی پوشش انتهایی مورد توجه قرار می گیرد، زیرا بشکه آسیاب گلوله ای نسبتاً سنگین توسط پوشش انتهایی بر روی یاتاقان اصلی پشتیبانی می شود.
پوشش انتهایی آسیاب گلوله ای معمولاً کمی مخروطی است که برای در نظر گرفتن پیکربندی یاتاقان اصلی، مقاومت خمشی ژورنال و مشکل جلوگیری از تماس دنده بزرگ با پایه یاتاقان اصلی طراحی شده است.پوشش انتهایی آسیاب گلوله ای بزرگ و متوسط بیشتر از فولاد ریخته گری ساخته شده است، در حالی که آسیاب گلوله ای کوچک از آهن شکل پذیر ساخته شده است.به منظور اطمینان از هم مرکز بودن محور پوشش انتهایی و استوانه، پوشش انتهایی و ژورنال معمولاً به صورت یکی ریخته می شوند.اما در مورد ظرفیت تجهیزات ذوب و ریخته گری کافی نیست، می توان آنها را به صورت جداگانه نیز ریخته گری کرد، پس از فرآوری به هم چسبانده می شوند و در نهایت فرآوری مکانیکی.
2. اقدامات فناوری پردازش ازریخته گری و آهنگری پوشش انتهای آسیاب گلوله ای
پوشش انتهایی و شفت توخالی |
⑴ فولاد ریخته گری با کیفیت بالا ⑵ گوشه های بزرگ R گرد ⑶ پیچ های با استحکام بالا با بدنه سیلندر متصل می شوند |
⑴ تصفیه بیرونی کوره فولاد مذاب (دمیدن آرگون و عملیات خلاء RH) (2) قالب از ماسه ویژه استفاده می کند، دمای ریختن و سرعت ریختن را به شدت کنترل می کند (3) پردازش ژورنال برای اطمینان از هم محوری و ناهمواری توقف چهره انتهایی |
⑴ خواص مکانیکی و ترکیب شیمیایی بلنک ریخته گری (استاندارد کنترل داخلی) ⑵ بازرسی اولتراسونیک پس از ماشینکاری خشن ⑶ بازرسی اولتراسونیک و بازرسی ذرات مغناطیسی پس از اتمام |
3. ورودی و خروجی آسیاب گلوله ریخته گری و آهنگری را پوشش می دهد
ساختار پوشش انتهایی آسیاب گلوله ای به طور کلی به دو دسته انتگرال و اسپلیت تقسیم می شود.انتگرال به طور کلی به یک ریخته گری یکپارچه و یکپارچه اشاره دارد.و توجه اصلی جداسازی بالابر، حمل و نقل و عوامل دیگر به دو لوب، چهار لوب یا حتی بیشتر تقسیم می شود.
پوشش انتهایی یکپارچه
کل پوشش انتهایی ابتدا با توجه به یکنواختی خط خالی، در صورت عدم وجود مشکل با ماشین خشن انتهای بزرگ، انتهای کوچک سطح و مخروط داخلی، با توجه به الزامات فنی ناحیه گردن شفت و ناحیه شانه انجام می شود. تشخیص نقص اولتراسونیک، نقص اتمام، نیم گردن محور خوب به ترک مقدار سنگ زنی، بقیه ماشین های سطح خوب.بازرسی ذرات مغناطیسی را روی ژورنال و ناحیه شانه انجام دهید، الزامات داتوگرام ژورنال را با تسمه شنی آسیاب کنید، و سوراخ های دیگر را برای نیازهای داتوگرام سوراخ کنید.نکات فنی اصلی پوشش انتهایی یکپارچه در فرآیند پردازش، ژورنال پوشش انتهایی است.آسیاب گلوله ای به طور کلی از یاتاقان ثابت استفاده می کند و ژورنال سطح تماس اصلی است.الزامات تحمل اندازه، زبری و شکل و موقعیت بسیار دقیق است.در عرض 05 میلی متر، زبری سطح باید ≤0 باشد.8 میلی متربرای این نیاز، اقداماتی که ما انجام میدهیم این است که از تحمل اندازه، شکل و موقعیت در طول فرآیند کار اطمینان حاصل کنیم، در حین اتمام کار، مقدار آسیاب را در ناحیه ژورنال باقی بگذاریم و در نهایت از ناهمواری منطقه ژورنال با آسیاب کردن و ساییدن اطمینان حاصل کنیم. پولیش با کمربند شنیاز آنجایی که سنگ زنی تسمه همیشه در یک حالت انعطاف پذیر در فرآیند سنگ زنی قرار دارد، زبری سطح را می توان کاهش داد تا نیازهای نقشه را برآورده کند و تحمل شکل و موقعیت را نمی توان تغییر داد.به عنوان مثال، پس از اتمام، نقص های کوچک پراکنده در مجله وجود دارد.عیوب باید زمین باز شوند و سپس با جوش آرگون جوش داده شوند.در نهایت سنگ نفت به خوبی آسیاب می شود.اگر نقطه اوج وجود داشته باشد، آسیاب گلوله ای کاشی یاتاقان را که از آن پشتیبانی می کند در فرآیند عملیات میدانی فرسوده می شود.
