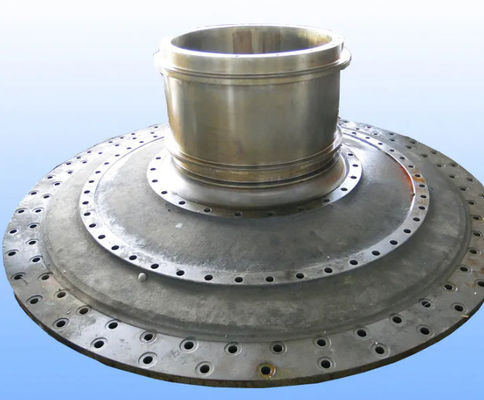

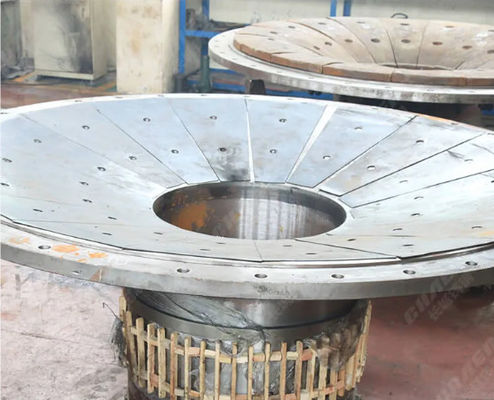

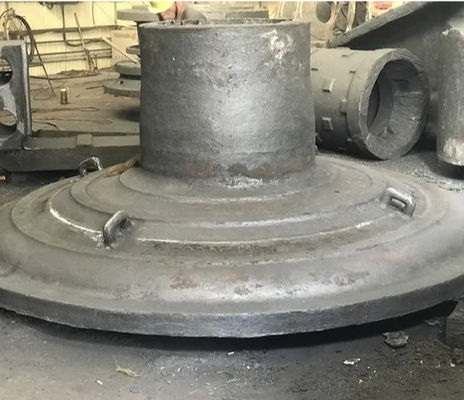

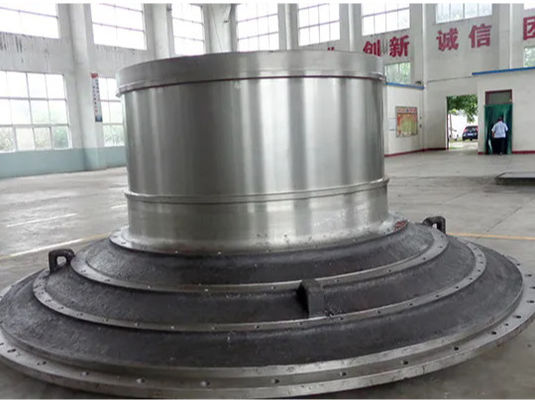

درپوش انتهایی آسیاب گلوله‌ای فولادی ریخته‌گری با کیفیت بالا با گوشه‌های گرد بزرگ R

معرفی محصول قطعات ماشین‌آلات CITIC HIC

درپوش انتهایی آسیاب گلوله‌ای یک جزء مهم از آسیاب گلوله‌ای است که در دو انتهای استوانه قرار دارد. عملکرد اصلی آن پشتیبانی از مواد، استوانه و واسطه و تحمل نیرو و گشتاور تولید شده در حین کار آسیاب گلوله‌ای است. طراحی و کیفیت ساخت درپوش انتهایی مستقیماً بر عملکرد کلی و پایداری آسیاب گلوله‌ای تأثیر می‌گذارد.

درپوش‌های انتهایی ورودی و خروجی آسیاب گلوله‌ای یکی از اجزای اصلی آسیاب گلوله‌ای تولید شده توسط کارخانه ما هستند. جنس درپوش انتهایی ZG270-500 است.

مقاومت بخش خطرناک درپوش انتهایی آسیاب گلوله‌ای اولین مسئله‌ای است که در طراحی و انتخاب درپوش انتهایی باید در نظر گرفته شود، زیرا استوانه آسیاب گلوله‌ای نسبتاً سنگین توسط درپوش انتهایی روی یاتاقان اصلی پشتیبانی می‌شود.

درپوش انتهایی آسیاب گلوله‌ای عموماً شکل مخروطی کمی دارد. این طراحی، پیکربندی یاتاقان اصلی، مقاومت خمشی ژورنال را در نظر می‌گیرد و از برخورد چرخ‌دنده بزرگ با فونداسیون یاتاقان اصلی جلوگیری می‌کند. درپوش‌های انتهایی آسیاب‌های گلوله‌ای بزرگ و متوسط ​​بیشتر از فولاد ریخته‌گری ساخته می‌شوند، در حالی که درپوش‌های آسیاب‌های گلوله‌ای کوچک از چدن داکتیل ساخته می‌شوند. برای اطمینان از هم‌مرکزی محور درپوش انتهایی و محور استوانه، درپوش انتهایی و ژورنال معمولاً به عنوان یک قطعه ریخته‌گری می‌شوند. با این حال، هنگامی که ظرفیت تجهیزات ذوب و ریخته‌گری کافی نباشد، می‌توان آن‌ها را جداگانه ریخته‌گری، پردازش و سپس به هم متصل کرد و در نهایت تحت ماشین‌کاری مکانیکی قرار داد.

هنگام تعیین بخش ژورنال درپوش انتهایی، لازم است از قبل در نظر گرفته شود که آیا آسیاب گلوله‌ای توسط چرخ‌دنده‌ها (دندانه‌های مستقیم، دندانه‌های مارپیچ یا دندانه‌های جناغی) هدایت می‌شود یا خیر. با توجه به خطای افقی محور در حین نصب، آسیاب گلوله‌ای ممکن است در حین کار نیروهای محوری خاصی تولید کند. بنابراین، به منظور جلوگیری از حرکت محوری استوانه تحت تأثیر نیروهای محوری و تأثیر بر عملکرد عادی چرخ‌دنده‌ها، لازم است ژورنال ثابت شود. با این حال، از آنجایی که استوانه به دلیل گرما منبسط می‌شود و تحت تأثیر بار دشوار می‌شود، در این صورت، لازم است امکان انبساط و انقباض استوانه فراهم شود. البته به این ترتیب، دو شفت ژورنال استوانه را نمی‌توان همزمان ثابت کرد. فقط یکی از آن‌ها را می‌توان ثابت کرد و دیگری را انتهای آزاد متحرک می‌نامند.

برای دستیابی به این هدف، در طراحی، معمولاً یک ژورنال به شانه‌های برجسته مجهز می‌شود و فاصله بین دو شانه برجسته دقیقاً برابر با طول بوش یاتاقان است. ژورنال دیگر هیچ شانه‌ای برجسته‌ای ندارد و طول آن 5 تا 25 میلی‌متر بیشتر از بوش یاتاقان است. برای آسیاب‌های استوانه‌ای کوتاه، از آنجایی که استوانه طولانی نیست، می‌توان هر ژورنالی را به عنوان انتهای ثابت انتخاب کرد. با این حال، برای آسیاب‌های گلوله‌ای استوانه‌ای بلند، ژورنال نزدیک به حلقه چرخ‌دنده باید به عنوان انتهای ثابت انتخاب شود. به این ترتیب، عدم تراز محوری چرخ‌دنده‌ها ناشی از تغییر شکل استوانه نخواهد بود.

باید اشاره کرد که دو درپوش انتهایی آسیاب گلوله‌ای کاربردهای متفاوتی دارند: یکی درپوش انتهایی تغذیه و دیگری درپوش انتهایی تخلیه است.
