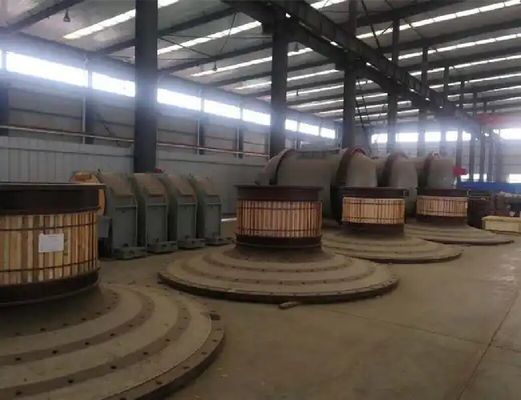

پوشش انتهایی آسیاب گلوله‌ای آلیاژی مقاوم در برابر سایش، شفت توخالی ریخته‌گری یکپارچه

ریخته گری یکپارچه شفت توخالی پوشش انتهایی آسیاب گلوله آلیاژی مقاوم در برابر سایش

معرفی محصول قطعات ماشین آلات ZTIC

پوشش انتهایی آسیاب گلوله یک جزء مهم از آسیاب گلوله است که در هر دو انتهای استوانه قرار دارد. عملکرد اصلی آن پشتیبانی از مواد، استوانه و واسطه و تحمل نیرو و گشتاور تولید شده در حین کار آسیاب گلوله است. طراحی و کیفیت ساخت پوشش انتهایی مستقیماً بر عملکرد و پایداری کلی آسیاب گلوله تأثیر می گذارد.

پوشش های انتهایی ورودی و خروجی آسیاب گلوله یکی از اجزای اصلی آسیاب گلوله تولید شده توسط کارخانه ما هستند. جنس پوشش انتهایی ZG270-500 است.

مقاومت بخش خطرناک پوشش انتهایی آسیاب گلوله اولین مسئله ای است که در طراحی و انتخاب پوشش انتهایی باید در نظر گرفته شود، زیرا استوانه نسبتاً سنگین آسیاب گلوله توسط پوشش انتهایی روی یاتاقان اصلی پشتیبانی می شود.

پوشش انتهایی آسیاب گلوله به طور کلی کمی مخروطی شکل است. این طراحی پیکربندی یاتاقان اصلی، مقاومت خمشی ژورنال را در نظر می گیرد و از برخورد چرخ دنده بزرگ با فونداسیون یاتاقان اصلی جلوگیری می کند. پوشش های انتهایی آسیاب های گلوله بزرگ و متوسط ​​بیشتر از فولاد ریخته گری ساخته می شوند، در حالی که پوشش های آسیاب های گلوله کوچک از چدن داکتیل ساخته می شوند. برای اطمینان از هم محوری محور پوشش انتهایی و محور استوانه، پوشش انتهایی و ژورنال معمولاً به عنوان یک قطعه ریخته می شوند. با این حال، هنگامی که ظرفیت تجهیزات ذوب و ریخته گری کافی نباشد، می توان آنها را جداگانه ریخته گری، پردازش و سپس به هم متصل کرد و در نهایت تحت پردازش مکانیکی قرار داد.

پارامترهای محصول

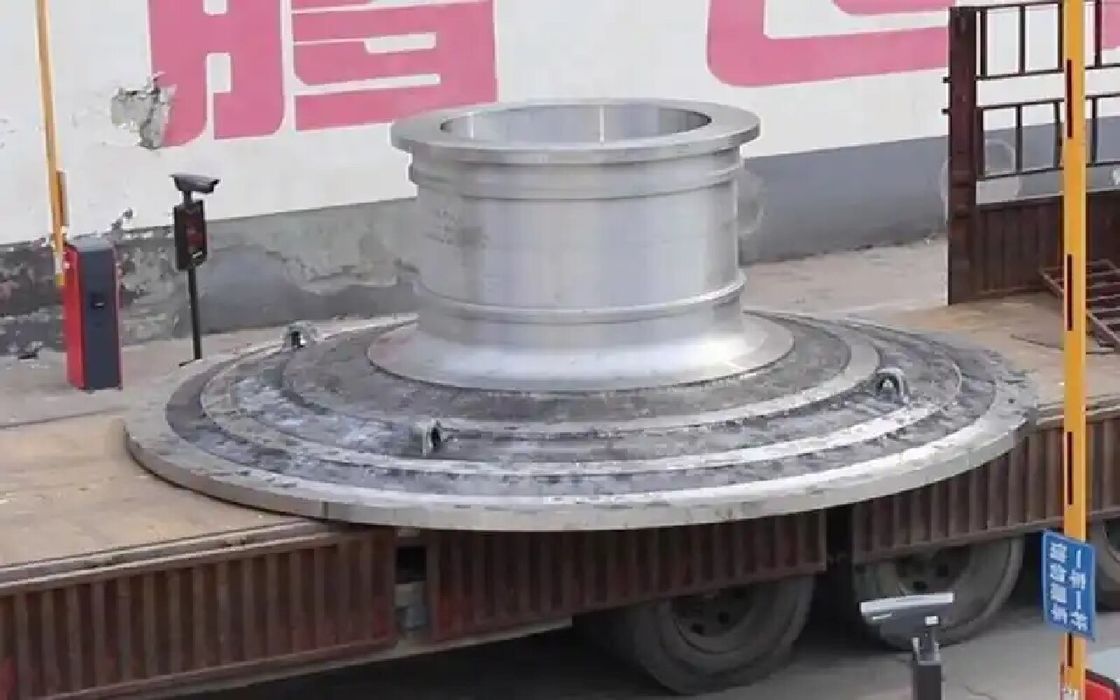

نمایش محصول
